Molde de inyección para carrocería de parachoques delantero automotriz

El molde de inyección para carrocería de parachoques delantero automotriz es una pieza central del equipo para piezas exteriores de automóviles, que se utiliza para producir componentes de protección delantera para vehículos. Ha evolucionado desde piezas estampadas de metal hasta piezas de plástico livianas. Los moldes SIKAIDA integran capacidades avanzadas de diseño y fabricación, con un estricto control de calidad durante todo el proceso de fábrica, garantizando productos estables y duraderos.

Detalles del producto

1. Estructura y función del producto

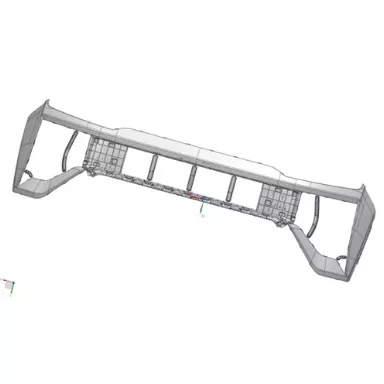

Este molde de inyección para carrocería de parachoques delantero automotriz se utiliza para producir cubiertas de parachoques delantero. El parachoques de plástico consta de un panel exterior, material amortiguador y un travesaño de acero. Está disponible en dos tipos de línea de partición: partición externa (línea de partición visible) y partición interna (línea de partición oculta, adecuada para vehículos de gama media a alta). Las funciones principales incluyen protección contra colisiones, instalación de componentes, ventilación, decoración y protección de peatones.

2. Aplicación de materiales

El parachoques utiliza un sistema PP+EPDM+TD20, con PP como material base, EPDM que mejora la elasticidad y TD20 que refuerza la rigidez. Los materiales son livianos, resistentes a impactos, resistentes a la intemperie, fáciles de procesar, rentables y reciclables, y cumplen con los requisitos de producción y protección ambiental.

3. Especificaciones y precisión del producto

Las dimensiones típicas del molde de inyección para carrocería de parachoques delantero de automóvil son aproximadamente 2000 mm × 800 mm × 700 mm, con un espesor de pared promedio de 3,0 mm y un peso de 4 a 5 kg. La precisión dimensional es de ±0,05 mm, el acabado de la superficie Ra≤0,4μm, el espacio libre de ensamblaje de 0,5-1 mm y la diferencia de altura de la línea de separación interna ≤0,05 mm.

Características y aplicaciones del producto

1. Características de la estructura del molde

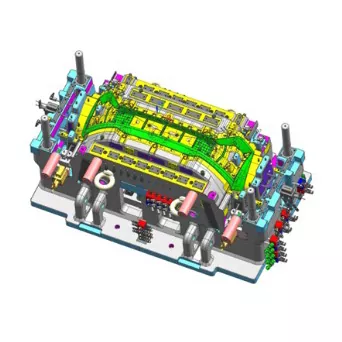

El molde de inyección para carrocería de parachoques delantero automotriz adopta un diseño de molde fijo e móvil integrado. La base del molde está hecha de material QT500 y la cavidad/núcleo está hecha de acero P20 o 718. La superficie de separación se optimiza y la línea de separación interna se puede ocultar. Equipado con un sistema de compuerta de canal caliente multipunto, un sistema de enfriamiento combinado, un sistema de bloque eyector y un mecanismo estable de extracción de núcleos, equilibra el rendimiento y la facilidad de procesamiento.

2. Ventajas de la aplicación

El molde de inyección para carrocería de parachoques delantero automotriz cumple con los estándares GB17354-1998 y protege a los vehículos en colisiones a baja velocidad; es más de un 40 % más ligero que los parachoques metálicos, lo que mejora la economía de combustible; Ofrece una gran libertad de diseño, una fuerte integración funcional, una excelente resistencia a la intemperie y una larga vida útil.

3. Aplicaciones típicas

Ampliamente utilizado en diversos vehículos de pasajeros: los automóviles económicos priorizan el costo, utilizando líneas de separación externas y materiales PP+EPDM+T15; los coches de gama media y alta priorizan la estética, utilizando líneas de separación internas y materiales PP+EPDM+TD20; los vehículos de nueva energía priorizan el aligeramiento y las funciones inteligentes; Los SUV y monovolúmenes priorizan la aerodinámica y la capacidad todoterreno.

Proceso de fabricación

1. Diseño de moldes

A través del análisis de la estructura del producto y la optimización de la simulación del flujo del molde MOLDFLOW, se realiza un diseño detallado de los mecanismos centrales, como líneas de separación, compuertas y enfriamiento, para garantizar un diseño científico.

2. Fabricación de moldes

Se utilizan materiales de base de molde QT500 y cavidad/núcleo P20/718H. El mecanizado de precisión, el tratamiento térmico de nitruración y el pulido espejo garantizan la calidad del molde.

3. Moldeo por inyección

Los materiales se secan a 80-100 ℃ durante 2-4 horas, luego se moldean por inyección según las especificaciones (ciclo de moldeo de 10-15 segundos). Después del moldeo, se realiza el retiro de la puerta, la inspección y el empaque, con tratamiento de superficie según sea necesario.

4. Control de calidad

El control de calidad de todo el proceso garantiza que la apariencia del producto esté libre de defectos, que las dimensiones se ajusten a los dibujos y que el rendimiento cumpla con los estándares, superando múltiples pruebas de rendimiento.

Tendencias de desarrollo:

1. Tecnología de materiales

Los materiales de moldeo por inyección para carrocerías de parachoques delanteros de automóviles se están desarrollando hacia la ligereza (materiales compuestos), el alto rendimiento, el respeto al medio ambiente (reciclable) y la inteligencia (materiales inteligentes) para respaldar la conducción inteligente.

2. Tecnología de moldes

La adopción generalizada de líneas de separación internas, canales calientes multipunto y tecnologías de enfriamiento conforme mejora la automatización y la inteligencia del molde, acorta los ciclos y aumenta la eficiencia.

3. Tendencias de la industria

La demanda de la industria está aumentando, la concentración de la industria está aumentando, la transformación digital se está profundizando y la tecnología se está extendiendo a campos como la robótica.
