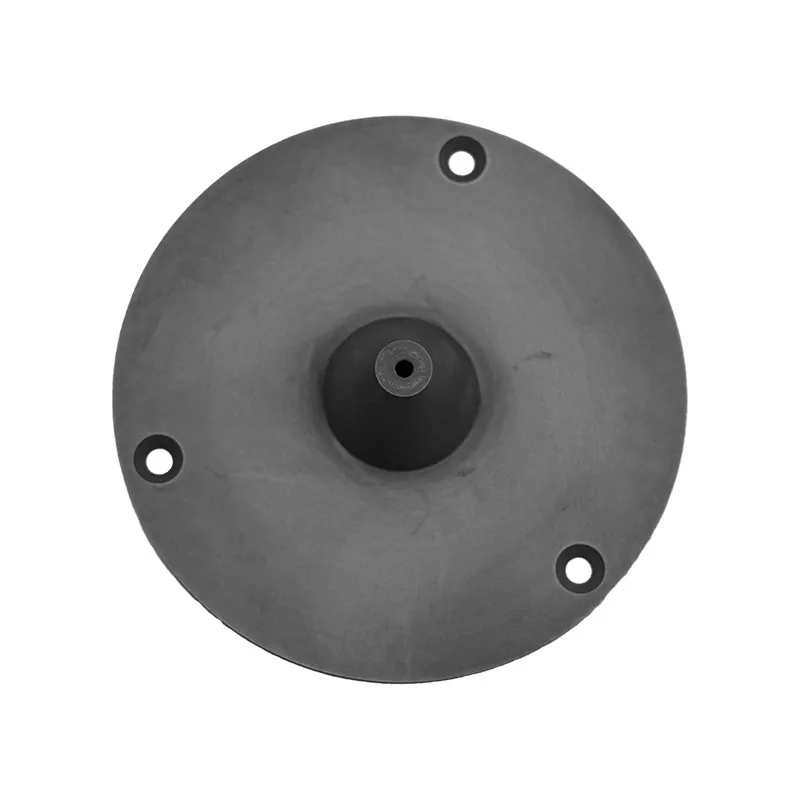

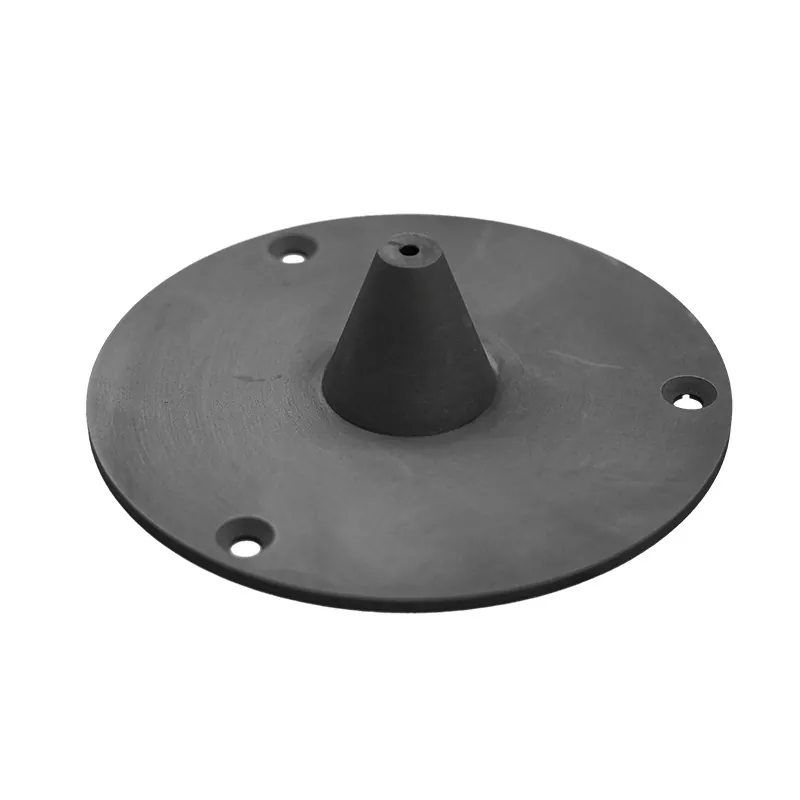

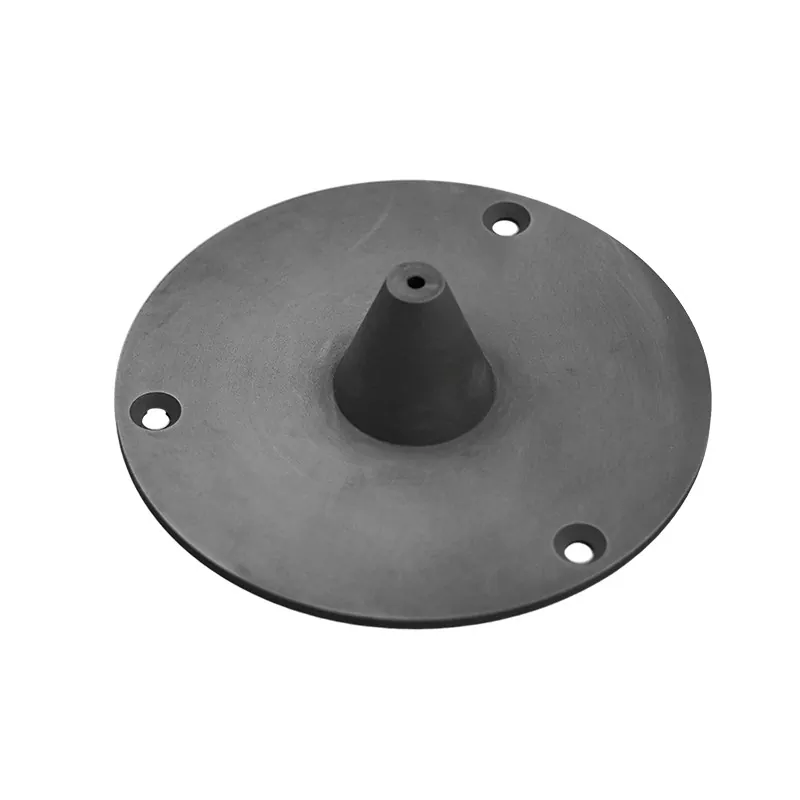

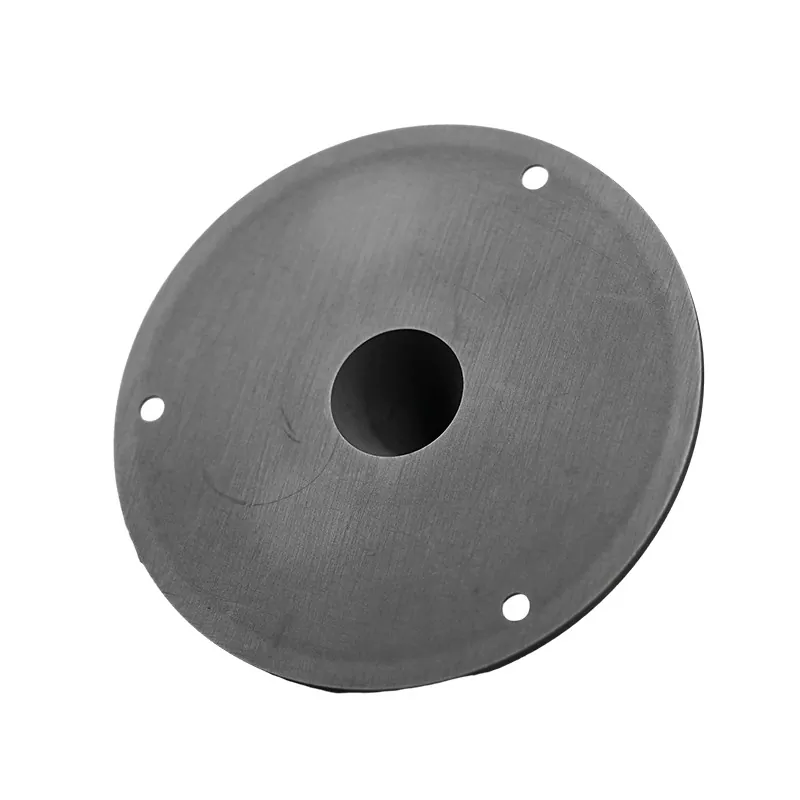

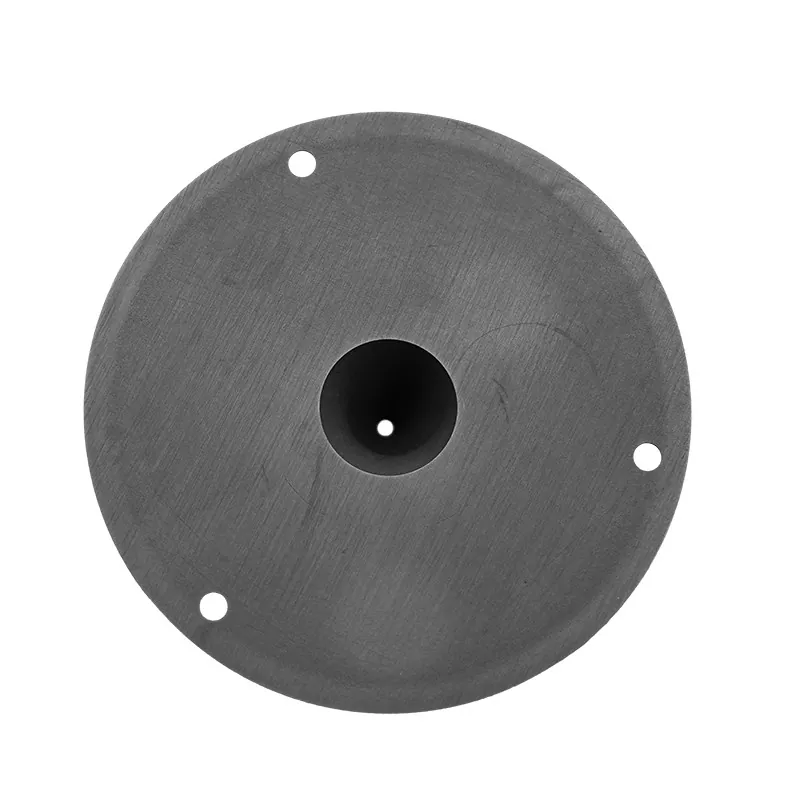

Conos de haz de iones

Los conos de haz de iones SIKAIDA son componentes centrales de los sistemas de transmisión e implantación de haces de iones. Fabricados con materiales cerámicos avanzados de alta pureza y procesados ​​mediante moldeo por inyección de precisión y sinterización a alta temperatura, presentan un contenido de impurezas extremadamente bajo, resistencia a altas temperaturas y precisión dimensional estable. Se pueden mecanizar en geometrías complejas para cumplir requisitos de tolerancia extremadamente altos, lo que los hace adecuados para procesos de implantación de iones semiconductores de alto rendimiento.

Como fabricante profesional en China, SIKAIDA ofrece conos de haz de iones confiables, rentables y personalizables a clientes de todo el mundo en los campos de semiconductores, pantallas planas, óptica, sistemas microelectromecánicos (MEMS) y energía solar. SIKAIDA es un proveedor confiable a largo plazo y una planta de fabricación dedicada a componentes de proceso de haces de iones de alta gama.

Materiales y Fabricación

1. Materiales

Los conos de haz de iones utilizan materiales que incluyen alúmina (Al₂O₃) con una pureza ≥99,9%, nitruro de silicio (Si₃N₄) con una pureza ≥99,5%, óxido de circonio (ZrO₂) con una pureza ≥99,8% y sílice fundida (99,999%). Todos los materiales cumplen con los estrictos estándares de pureza de la industria de semiconductores y son adecuados para los requisitos de rendimiento de diversas aplicaciones.

2. Proceso de fabricación

El proceso de fabricación abarca moldeo por inyección de precisión, sinterización a alta temperatura, mecanizado de precisión CNC, pulido a nivel de espejo y limpieza y pruebas automatizadas. Cada proceso está estrictamente controlado en cuanto a precisión y calidad para garantizar que el producto final cumpla con los estándares de la industria y los requisitos del cliente.

Parámetros clave del producto

1. Precisión dimensional

Los conos de haz de iones tienen tolerancias controladas dentro de ±0,05 mm, rugosidad de la superficie Ra≤0,4μm, precisión del cono del orificio interno ±0,02 mm, coaxialidad ≤0,03 mm y perpendicularidad ≤0,02 mm. Esta precisión dimensional extremadamente alta garantiza eficazmente la precisión de la transmisión del haz de iones.

2. Tratamiento superficial

Los tratamientos de superficie incluyen pulido mecánico para obtener un acabado de espejo, recubrimientos curados con luz ultravioleta para mejorar las propiedades de la superficie, recubrimientos resistentes a los rayones para mejorar la resistencia al desgaste y decapado con ácido y pasivación para eliminar impurezas y mejorar la estabilidad. Se pueden seleccionar métodos de tratamiento apropiados según los requisitos de la aplicación.

3. Indicadores de desempeño

Los conos de haz de iones funcionan dentro de un rango de temperatura de -196 ℃ a +800 ℃, lo que garantiza un funcionamiento estable en entornos de temperaturas extremas. Poseen una resistividad volumétrica ≥10¹⁴Ω·cm y una resistividad superficial ≥10¹²Ω, exhibiendo excelentes propiedades de aislamiento. También poseen una excelente resistencia al plasma y a la corrosión química, lo que les permite adaptarse a entornos de procesos complejos.

Ventajas principales

1. Pureza ultraalta: la pureza de la materia prima supera el 99,9%, lo que minimiza la contaminación de las obleas semiconductoras, garantiza un rendimiento eléctrico estable de los dispositivos y cumple con los estrictos requisitos de pureza de la fabricación de semiconductores.

2. Precisión geométrica extremadamente alta: garantiza dimensiones consistentes del producto durante la producción en masa, con un error de conicidad controlado dentro de ±0,05 mm y un error de redondez ≤0,02 mm, coincidiendo con precisión con los requisitos de instalación y uso de los sistemas de transmisión de haces de iones.

3. Calidad de la superficie similar a un espejo: rugosidad de la superficie Ra≤0,4μm, lo que reduce eficazmente la dispersión del haz de iones, mejora la uniformidad de la transmisión del haz de iones y optimiza aún más la precisión de implantación de los dispositivos semiconductores.

4. Estabilidad en un amplio rango de temperaturas: funciona de manera estable en ambientes criogénicos profundos y de alta temperatura. El material tiene un coeficiente de expansión térmica extremadamente bajo, lo que mantiene una excelente estabilidad dimensional incluso con cambios de temperatura, evitando impactos en el rendimiento debido a las fluctuaciones de temperatura.

5. Excelente aislamiento y resistencia a la corrosión: previene eficazmente la acumulación de carga durante la transmisión del haz de iones y resiste ácidos fuertes, álcalis fuertes y diversas corrosiones por plasma, lo que garantiza un funcionamiento estable a largo plazo en entornos de procesos complejos.

Servicios personalizados

Los modelos y tamaños de productos se pueden personalizar según los diferentes requisitos del proceso. Los formatos de dibujo admitidos incluyen STP, STEP, IGS, XT, DXF, DWG, PDF y muestras físicas. En cuanto al tiempo de entrega, la entrega de muestras es de 4 a 7 semanas y la entrega de productos por lotes es de 8 a 12 semanas. Nuestro sistema de calidad cumple con los estándares ISO9001:2015, SGS RoHS, REACH y SEMI, lo que garantiza de manera integral la calidad del producto y la eficiencia en la entrega.

Áreas de aplicación

Los conos de haz de iones se utilizan ampliamente en múltiples campos, incluidos los implantadores de iones en la fabricación de semiconductores, equipos de procesamiento en pantallas planas, sistemas de deposición de haces de iones (IBD) y grabado de haces de iones (IBE) en la fabricación de dispositivos ópticos, fabricación de sistemas microelectromecánicos (MEMS), equipos de dopaje de iones para células solares y procesos de implantación de iones para dispositivos semiconductores de potencia, como transistores bipolares de puerta aislada (IGBT) y MOSFET de potencia.

Preguntas frecuentes:

P1: ¿Qué materiales se utilizan normalmente en los conos de haz de iones?

R1: Utilizamos principalmente materiales cerámicos avanzados como alúmina de alta pureza (Al₂O₃), nitruro de silicio (Si₃N₄) y óxido de circonio (ZrO₂). Estos materiales poseen una pureza extremadamente alta, una excelente resistencia a las altas temperaturas y propiedades eléctricas estables.

P2: ¿Puede UET proporcionar especificaciones y tratamientos de superficie personalizados?

R2: Sí. UET puede personalizar el tamaño, la forma cónica, el tipo de material y el tratamiento de la superficie de los conos según los requisitos de su proceso. Tenemos una amplia experiencia en fabricación y podemos cumplir con los requisitos de aplicación específicos de los clientes.

P3: ¿Cómo se garantiza la precisión y la calidad de los conos de haz de iones?

R3: Adoptamos el sistema de gestión de calidad ISO9001:2015 y estamos equipados con equipos de prueba de alta precisión, que incluyen una máquina de medición de coordenadas, un probador de rugosidad de superficies y un espectrómetro de fluorescencia de rayos X, para garantizar que cada lote de productos cumpla con los estrictos estándares de la industria.

P4: ¿Cuál es el ciclo de entrega?

R4: El ciclo de entrega de la muestra es de 4 a 7 semanas y el ciclo de entrega del producto por lotes es de 8 a 12 semanas. El ciclo específico depende de la complejidad del producto y la cantidad del pedido.
