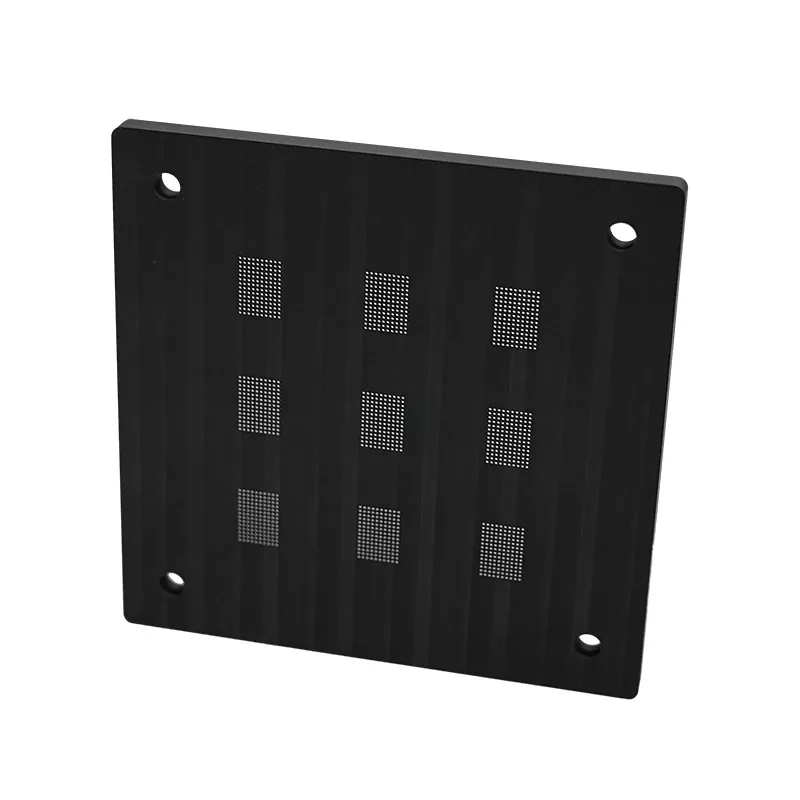

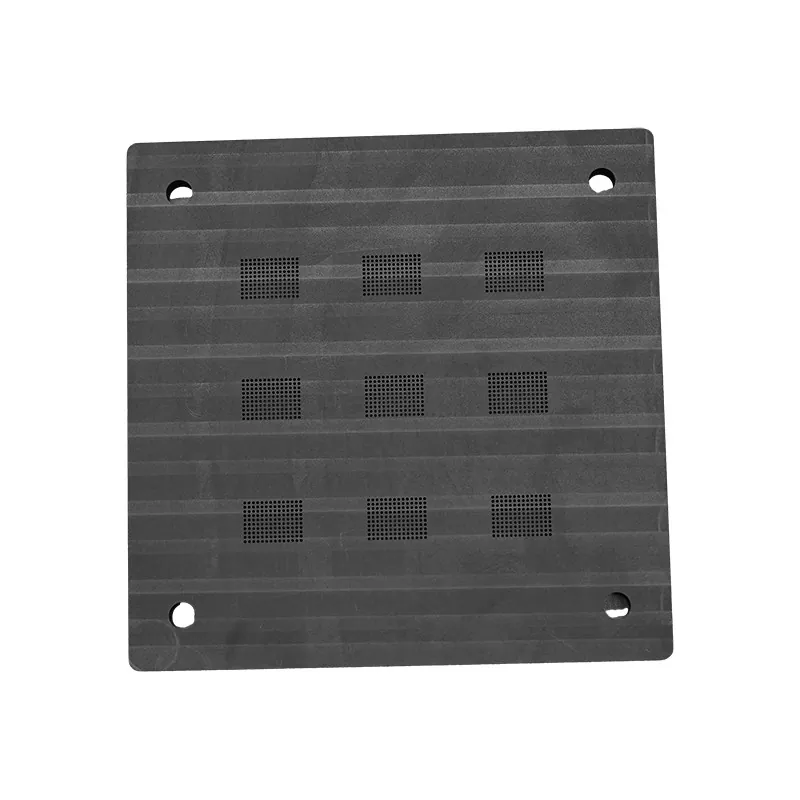

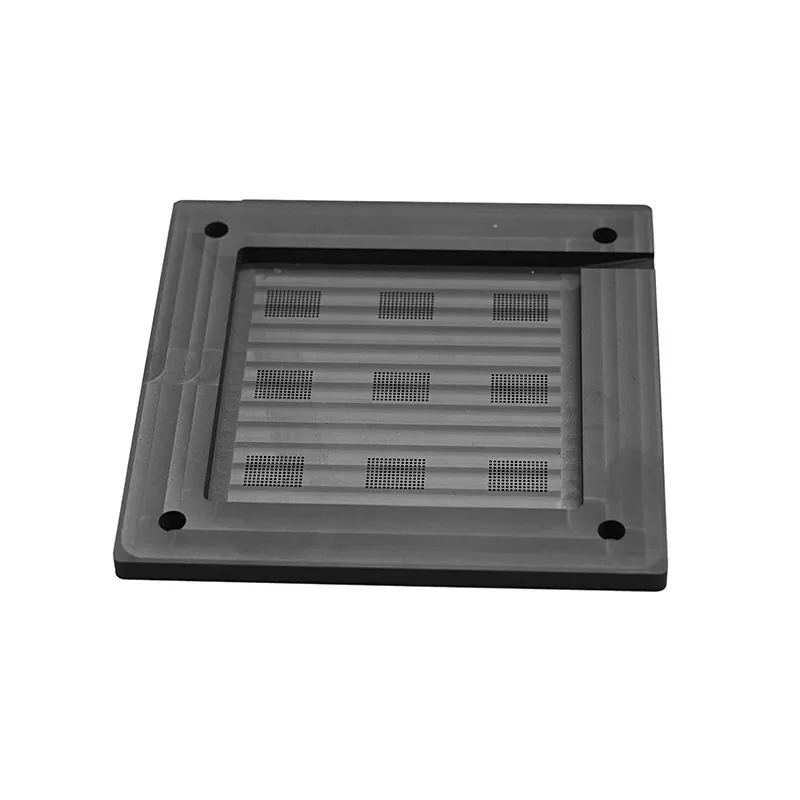

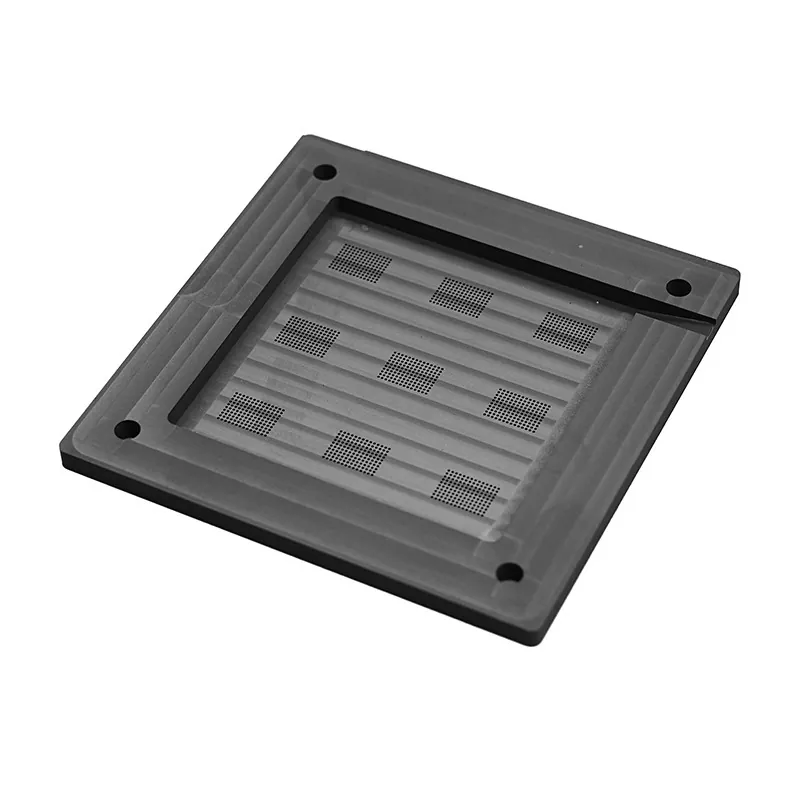

Accesorios de colocación de bolas de grafito

Los accesorios de colocación de bolas de grafito SIKAIDA emplean tecnologías de tratamiento de superficies y mecanizado de precisión y grafito de alta pureza, que cumplen con los estándares de grado semiconductor. La superficie es lisa y limpia, con un rendimiento estable a altas temperaturas. La estructura optimizada facilita la operación y el mantenimiento, mejorando efectivamente la eficiencia y el rendimiento de la colocación de la bola.

El grafito de alta pureza es térmicamente conductor y resistente a la corrosión, lo que garantiza la estabilidad dimensional durante la soldadura a alta temperatura y evita la contaminación por iones nocivos. Los tratamientos superficiales especiales garantizan una excelente humectabilidad con bolas de soldadura, evitando la contaminación por oxidación.

Especificaciones técnicas

Características clave

Los accesorios de colocación de bolas de grafito cuentan con varias características clave: 1) Alta pureza (grafito ≥99,5%, libre de contaminación iónica); 2) Alta planitud (planitud ≤0,002 mm/m, Ra≤0,4 μm); 3) Precisión de colocación de las bolas a nivel de micras (diámetro de las bolas ±0,025 mm, separación entre las bolas ±0,05 mm); 4) Resistencia a altas temperaturas (rendimiento estable a 300°C); 5) Excelente gestión térmica (conductividad térmica uniforme, reduciendo el estrés térmico).

Escenarios de aplicación

Los accesorios de colocación de bolas de grafito se utilizan ampliamente en empaques de semiconductores (paquetes de alta densidad como BGA y CSP), ensamblajes microelectrónicos (componentes pequeños como 0402 y 0201), dispositivos optoelectrónicos (LED, láseres), dispositivos MEMS y semiconductores de potencia (IGBT, MOSFET).

Ventajas clave

1. Ventaja de la pureza del material: bajo contenido de impurezas, baja tasa de evolución de gas, estabilidad química, rendimiento constante de los lotes y cumplimiento de los estándares de la industria de semiconductores.

2. Ventajas de la precisión: planicidad y precisión de posicionamiento a nivel de micras, superficie lisa y sin defectos, excelente repetibilidad en la producción en masa y adaptabilidad a envases de alta densidad.

3. Ventajas de rendimiento térmico: amplio rango de temperatura de funcionamiento (-40 °C a 300 °C), coeficiente de expansión térmica compatible con obleas de silicio, buena conductividad térmica y rendimiento estable del ciclo térmico.

4. Ventajas de la compatibilidad del proceso: Los accesorios de colocación de bolas de grafito son compatibles con varias soldaduras, tienen una amplia ventana de proceso, son fáciles de limpiar, tienen una larga vida útil y ofrecen importantes beneficios económicos.

Capacidades técnicas

La empresa cuenta con sólidas capacidades técnicas: estricto control de materiales, con múltiples inspecciones a su llegada; equipado con un conjunto completo de equipos de procesamiento de alta precisión para garantizar la calidad de la superficie; diversos procesos de tratamiento de superficies para satisfacer diferentes necesidades; un sistema de prueba preciso para garantizar una precisión estable; y productos que han superado rigurosas pruebas medioambientales para adaptarse a la producción real.

Preguntas frecuentes:

P1: ¿Por qué elegir material de grafito para los accesorios de colocación de bolas?

R1: El material de grafito tiene una pureza extremadamente alta, una excelente conductividad térmica y resistencia a altas temperaturas, y es químicamente estable en procesos semiconductores. En comparación con otros materiales, el grafito no libera iones de impurezas nocivas a los chips y mantiene la estabilidad dimensional a altas temperaturas, lo que lo convierte en un material ideal para accesorios de colocación de bolas semiconductoras.

P2: ¿Cuáles son la planitud y rugosidad de la superficie específica del accesorio?

R2: Nuestros dispositivos de colocación de bolas de grafito tienen una planitud de superficie controlada dentro de 0,002 mm/m y una rugosidad de superficie Ra≤0,4 μm. Esta planitud y suavidad de la superficie extremadamente alta garantiza un contacto uniforme con el chip y el sustrato, evitando defectos de colocación de las bolas causados ​​por las irregularidades de la superficie.

P3: ¿Cuál es la precisión de colocación de la pelota que se puede lograr?

R3: Nuestros accesorios logran una precisión de posicionamiento de colocación de bolas de ±0,025 mm y una precisión de paso de bolas de ±0,05 mm. Este nivel de precisión cumple plenamente con los requisitos de los procesos actuales de empaquetado de semiconductores y puede manejar aplicaciones de colocación de bolas de micropaso de alta densidad.

P4: ¿Cuál es la temperatura máxima de funcionamiento del dispositivo?

R4: Nuestros dispositivos de colocación de bolas de grafito pueden funcionar normalmente dentro de un rango de temperatura de -40 °C a 300 °C. Este rango de temperatura cubre todas las etapas críticas de los procesos de envasado de semiconductores, incluida la soldadura por reflujo y el almacenamiento a alta temperatura.

P5: ¿Pueden proporcionar productos de herramientas personalizados?

A5: Sí, podemos brindar servicios personalizados según las necesidades específicas del cliente. Los clientes pueden proporcionar dibujos o muestras detallados y podemos procesar diversos productos de herramientas no estándar. El tamaño mínimo de procesamiento es de 0,5 mm y la tolerancia se puede controlar dentro de ±0,01 mm.

P6: ¿Cuál es la vida útil y la reutilización de las herramientas?

R6: Bajo uso normal y mantenimiento adecuado, nuestras herramientas de montaje de bolas de grafito se pueden reutilizar más de 100 veces. La vida útil real depende de las condiciones de uso específicas, los parámetros del proceso y el mantenimiento. Recomendamos realizar inspecciones periódicas de la superficie y pruebas de rendimiento para garantizar que las herramientas estén en buenas condiciones.

P7: ¿Cómo se garantiza la limpieza y la naturaleza libre de contaminación de las herramientas?

R7: Nuestras herramientas se someten a una rigurosa limpieza y tratamiento de superficie después del procesamiento, incluida la limpieza ultrasónica, el enjuague con agua desionizada y el horneado a alta temperatura. Las herramientas están empaquetadas en embalajes antiestáticos y a prueba de polvo para garantizar la limpieza durante el transporte y el almacenamiento. Después de recibir el producto, se recomienda a los clientes que lo desempaquen y lo utilicen en un ambiente de sala limpia.

P8: ¿Cuáles son la resistividad y la conductividad térmica de las herramientas?

R8: Nuestras herramientas de grafito tienen una resistividad de 8-15 μΩ·m (a 25°C) y una conductividad térmica de aproximadamente 120-200 W/m·K. Estos parámetros garantizan un rendimiento equilibrado en aislamiento eléctrico y gestión térmica, lo que lo hace adecuado para diversas aplicaciones de embalaje de semiconductores.
