Troqueles de estampado para ensamblaje interno de panel lateral automotriz

Los troqueles de estampado para ensamblajes interiores de paneles laterales automotrices SIKAIDA son sistemas de troqueles grandes y de alta precisión que se utilizan para estampar paneles interiores de paneles laterales a partir de chapa metálica. Son matrices centrales en la producción de carrocerías en blanco y se utilizan ampliamente en la fabricación de automóviles de pasajeros y vehículos comerciales. Este producto integra múltiples procesos de estampado para lograr el moldeado de una sola pieza del panel interior del panel lateral, lo que garantiza eficiencia y consistencia en la producción. Nuestra fábrica en China, con equipos avanzados y un equipo profesional, garantiza una producción de troqueles estable y de alta calidad.

Características detalladas del producto

1. Estructura grande y compleja

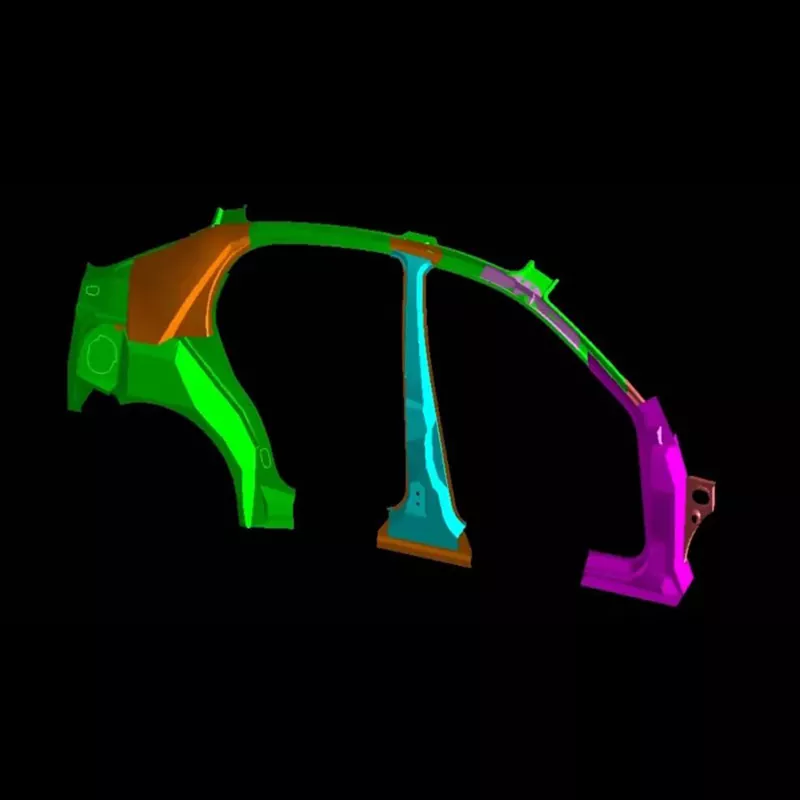

El panel interior del panel lateral es de gran tamaño (más de 800 mm de largo y más de 600 mm de ancho) y tiene una forma compleja, que requiere la formación de múltiples características. Los troqueles de estampado para ensamblaje interno de paneles laterales automotrices SIKAIDA presentan una alta precisión de superficie, múltiples superficies de forma libre y un diseño estructural racional, lo que resuelve el problema de la distribución desigual de la fuerza durante el estampado de láminas de metal de gran tamaño.

2. Requisitos de alta precisión y alta calidad

Como componente exterior, el panel interior del panel lateral debe estar libre de rayones, arrugas y otros defectos. SIKAIDA controla estrictamente la precisión del molde, logrando una rugosidad superficial de Ra0,4μm o superior, cumpliendo con los requisitos de producción de alta calidad.

3. Integración multiproceso

Los troqueles de estampado para ensamblaje interno de paneles laterales para automóviles adoptan un diseño integrado de estaciones múltiples, lo que permite completar múltiples procesos, como embutición profunda y recorte, en una sola operación, lo que mejora la eficiencia. Se pueden agregar funciones de transporte automatizado e inspección en línea según sea necesario para lograr una producción inteligente.

4. Sistema de guiado y equilibrio de precisión

Equipado con un sistema de guía, equilibrio y presión de precisión, garantiza una distribución uniforme de la fuerza durante el estampado de chapa, evitando defectos en el producto y mejorando el rendimiento.

5. Diseño Estructural Especial

Al utilizar una matriz segmentada y una estructura de matriz de cambio rápido, es compatible con nuevos materiales como acero de alta resistencia y aleaciones de aluminio, lo que resuelve los desafíos de conformado y amplía su rango de aplicaciones.

Características principales del producto

1. Alta rigidez: la utilización de materiales de alta resistencia garantiza la estabilidad en el estampado de alto tonelaje y prolonga la vida útil.

2. Guía de precisión: Un sistema de poste guía y manguito guía de alta precisión garantiza el posicionamiento del estampado y la precisión del producto.

3. Monitoreo inteligente: los sensores integrados permiten el monitoreo en tiempo real y el mantenimiento predictivo.

4. Cambio rápido de troquel: el diseño modular acorta el tiempo de cambio de troquel y se adapta a la producción de variedades múltiples.

Escenarios de aplicación

Los troqueles de estampado para ensamblajes internos de paneles laterales automotrices se utilizan principalmente en la fabricación de carrocerías de automóviles de pasajeros y vehículos comerciales, sirven como moldes centrales para carrocerías en blanco y son reconocidos por clientes nacionales e internacionales. Como proveedor profesional, SICAIDA puede brindar soluciones personalizadas para satisfacer las necesidades de diferentes modelos de vehículos.

Proceso de fabricación

1. Análisis de productos y diseño de procesos

Utilizando software profesional para análisis de conformabilidad y diseño de procesos, anticipa y resuelve problemas potenciales.

2. Diseño de moldes

Utilizando software de diseño 3D completo como UG y CATIA, se refinan detalles meticulosos para garantizar la precisión y racionalidad del molde.

3. Selección de materiales

El marco del molde de troqueles de estampado del conjunto interior del panel lateral automotriz está hecho de hierro fundido de alta resistencia o placas de acero soldadas. Los componentes clave utilizan acero para herramientas de alta resistencia al desgaste y a la compresión para garantizar la calidad del molde.

4. Mecanizado de precisión

El mecanizado en desbaste, el mecanizado fino, el mecanizado especial y el pulido manual garantizan la precisión del molde y la calidad de la apariencia.

5. Montaje y depuración (moldeo de prueba T0)

Después del ensamblaje, el molde se prueba en la máquina y los parámetros del proceso se ajustan y optimizan hasta que la muestra esté calificada.

Tendencias de desarrollo:

1. Moldura integrada ultragrande: adaptándose a la tendencia de los paneles interiores de paneles laterales integrados, un solo juego de moldes puede pesar más de 200 toneladas.

2. Adaptación a aplicaciones de nuevos materiales: el diseño optimizado y la selección de materiales se adaptan a las características de moldeo de los nuevos materiales para cumplir con los requisitos de peso ligero y alta resistencia de los automóviles.

3. Fabricación inteligente y digitalización: los sensores integrados permiten el monitoreo en tiempo real, combinados con la tecnología de gemelos digitales, acortando el ciclo de desarrollo y reduciendo los costos.

4. Aplicaciones de fabricación aditiva (impresión 3D)

Los troqueles de estampado para ensamblajes internos de paneles laterales automotrices utilizan tecnología de impresión 3D para crear estructuras complejas, mejorando la eficiencia de fabricación y la calidad del producto.

Preguntas frecuentes

P1: ¿Qué materiales se utilizan normalmente en los troqueles de estampado para ensamblajes internos de paneles laterales de automóviles?

R1: La base del molde comúnmente utiliza hierro fundido de alta resistencia (como HT300, hierro dúctil) o estructuras de placas de acero soldadas. Los componentes clave, como las cavidades y los núcleos, utilizan acero para herramientas con alto contenido de carbono y cromo (como Cr12MoV, DC53, etc.), lo que ofrece una alta resistencia al desgaste y una alta resistencia a la compresión.

P2: ¿Cuánto dura el ciclo de producción de troqueles de estampado para ensamblajes internos de paneles laterales de automóviles?

A2: Los troqueles de estampado para ensamblaje interno de paneles laterales automotrices son la culminación de tecnología, experiencia y artesanía. Integran diseño mecánico, ciencia de materiales, mecánica de plasticidad y fabricación de precisión. Su ciclo de desarrollo es largo (normalmente de 8 a 15 meses) y costoso (alcanza entre millones y decenas de millones de RMB), lo que los convierte en un punto de referencia clave para medir la solidez integral de una empresa de moldes. A medida que las carrocerías de los automóviles evolucionan hacia diseños inteligentes, ligeros y de alta resistencia, los requisitos técnicos para sus moldes seguirán aumentando.
