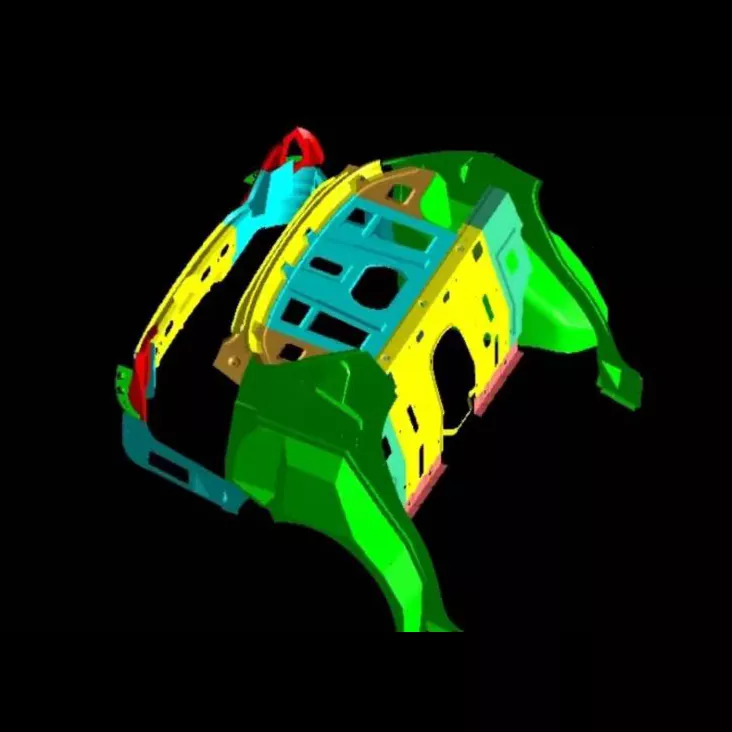

Troqueles de estampado para ensamblaje de maletero automotriz

Los troqueles de estampado para ensamblaje de baúles de automóviles SIKAIDA son sistemas de moldes grandes y de alta precisión que se utilizan para estampar varios componentes del baúl. Emplean un diseño modular para adaptarse a las necesidades de colaboración de múltiples procesos. Nuestra fábrica en China integra servicios de proceso completo, brindando soluciones de moldes de alta calidad a fabricantes de automóviles globales.

Características principales del producto

1. Estructura grande y compleja

Los troqueles de estampado para ensamblaje de baúles de automóviles son de gran tamaño (más de 800 mm de largo y más de 600 mm de ancho), con cavidades complejas que requieren la formación de varios detalles; El panel exterior del maletero tiene superficies curvas complejas, lo que exige una precisión extremadamente alta en el diseño y procesamiento del molde.

2. Requisitos de alta precisión y alta calidad superficial

El panel exterior del maletero debe estar libre de defectos, con bordes claros y curvas suaves. SIKAIDA controla estrictamente el procesamiento y diseño de moldes para garantizar que las piezas estampadas cumplan con los altos estándares de la industria.

3. Moldeo integrado multiproceso

Integrar múltiples procesos de estampado, equilibrar la coordinación del proceso y el flujo de materiales, y controlar estrictamente el adelgazamiento del material del panel interior embutido para evitar defectos de estampado.

4. Sistema de prensado y descarga a gran escala

Equipado con dispositivos de presión, descarga y expulsión de precisión a gran escala para garantizar una formación estable del material, un desmolde suave de las piezas, una mayor eficiencia y una reducción del desperdicio.

5. Estructura compleja de guía y amortiguación

La combinación de un guiado de precisión con un completo sistema de amortiguación protege el molde, garantiza un estampado suave, mejora la calidad de las piezas y prolonga la vida útil del molde.

Aplicaciones del producto:

1. Molde del panel exterior: forma los paneles exteriores traseros de la carrocería, asegurando la apariencia y el rendimiento aerodinámico;

2. Molde del panel interior: Forma la estructura interna y proporciona soporte para el espacio de almacenamiento;

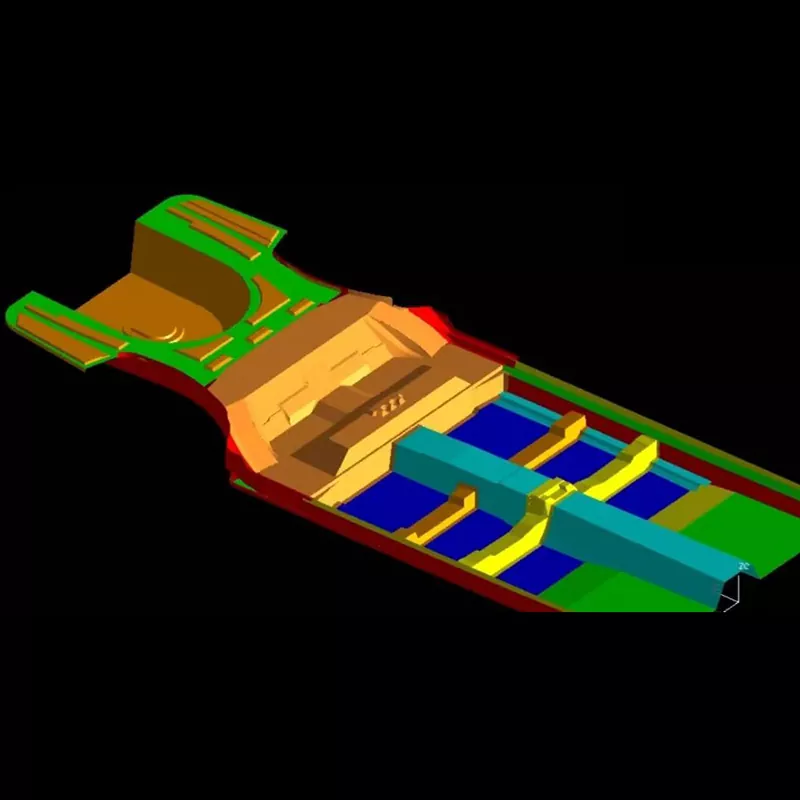

3. Molde para estantes: Fabrica el piso y los tabiques, mejorando la practicidad del almacenamiento;

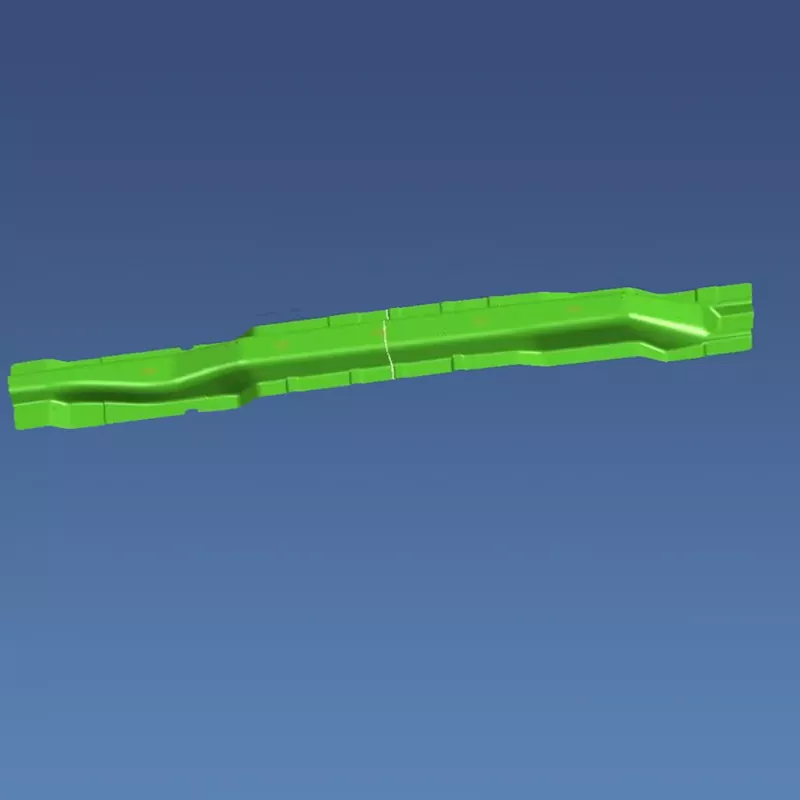

4. Molde de viga de refuerzo: fortalece la estructura de la carrocería y mejora la seguridad.

Compatible con equipos de estampado a gran escala 2000T-4000T y líneas de producción automatizadas, ofreciendo alta eficiencia y ahorro de mano de obra.

Proceso de fabricación

1. Análisis de productos y diseño de procesos

Los troqueles de estampado para ensamblaje de maleteros de automóviles utilizan el software CAE para simular el proceso de estampado, predecir defectos y optimizar los parámetros del proceso y del troquel.

2. Diseño de troquel

A través de un diseño 3D completo utilizando software 3D, la estructura de cada componente se refina para garantizar la precisión y confiabilidad del troquel.

3. Selección de materiales

Materiales adecuados seleccionados: acero para troqueles de alta dureza y resistente al desgaste para piezas de trabajo, acero estructural al carbono para piezas que no funcionan y materiales especializados para componentes guía y elementos amortiguadores.

4. Mecanizado de precisión

A través de tres etapas de mecanizado de desbaste, mecanizado de acabado y tratamiento superficial, la superficie del troquel de la cubierta exterior logra un acabado de espejo, con tratamientos especiales que mejoran la dureza y la resistencia al desgaste.

5. Ensamblaje y depuración (Troquel de prueba T0)

Ensamble y depure los troqueles de estampado para ensamblajes de baúles de automóviles, realice estampado de prueba de piezas, ajuste los parámetros y modifique repetidamente el troquel hasta que cumpla con los requisitos de calidad.

Tendencias de desarrollo

1. Tecnología de moldeado integrado: la tendencia hacia los compartimentos de equipaje integrados impone mayores exigencias a los moldes. SIKAIDA continúa desarrollando tecnología integrada de fundición a presión.

2. Aplicación de materiales livianos: Adaptación a materiales livianos como acero de alta resistencia y aleaciones de aluminio, así como tecnología de microespuma, para satisfacer las necesidades de aligeramiento de los automóviles.

3. Fabricación inteligente y digitalización: Los sensores están integrados en los troqueles de estampado del conjunto del maletero del automóvil para monitorear los parámetros de estampado. Combinado con la tecnología de gemelo digital para la depuración virtual, se mejoran la eficiencia y las tasas de éxito del moldeo de prueba.

4. Aplicación de tecnología de fabricación aditiva: las tecnologías de impresión 3D y SLM se utilizan para fabricar estructuras clave de moldes, lo que reduce la dificultad del procesamiento y mejora el rendimiento.

Preguntas frecuentes

P1: ¿Qué materiales se utilizan normalmente en los troqueles de estampado para ensamblajes de baúles de automóviles?

A1: Las piezas de trabajo (punzones y matrices) utilizan aceros para moldes de alta dureza como Cr12MoV y SKD11; las piezas que no funcionan utilizan aceros estructurales al carbono como el acero 45 y el Q235; las piezas guía utilizan acero para rodamientos GCr15 o acero de cementación 20CrMnTi; Los elementos amortiguadores utilizan caucho de poliuretano, cilindros de nitrógeno, etc.

P2: ¿Cuánto dura el ciclo de producción de troqueles de estampado para ensamblaje de baúles de automóviles?

R2: El ciclo de desarrollo de matrices de estampado para ensamblajes de baúles de automóviles suele ser de 8 a 15 meses, según la complejidad del producto, los requisitos técnicos y las capacidades de fabricación. El precio de un solo troquel oscila entre cientos de miles y millones de yuanes, lo que refleja la solidez técnica del fabricante del troquel. Con la aplicación de tecnologías de fabricación digitales e inteligentes, el ciclo de desarrollo se está acortando gradualmente.
