Troqueles de estampado para ensamblaje de compartimiento de motor automotriz

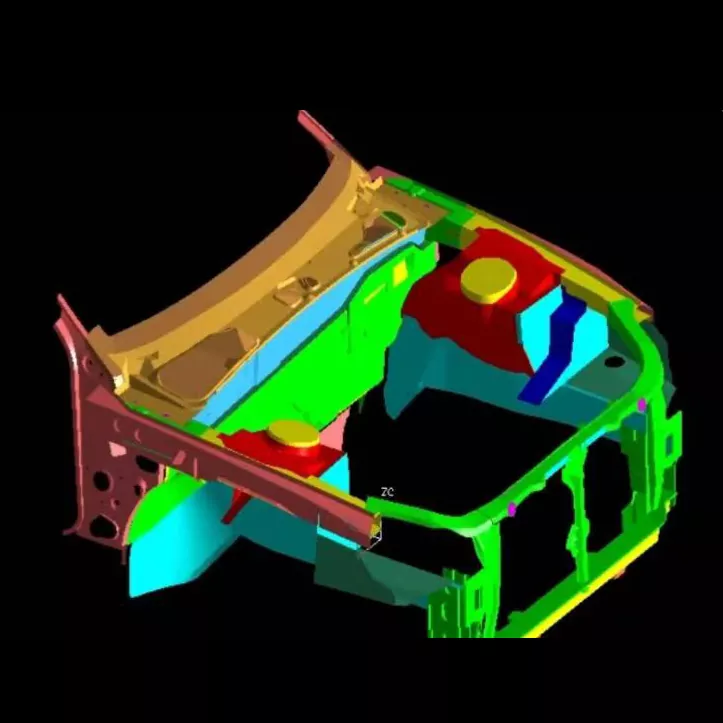

El conjunto del compartimiento del motor de un automóvil es un componente central que soporta carga del tren motriz del automóvil, y el nivel de fabricación de sus troqueles de estampado representa el nivel más alto de la tecnología de troqueles de estampado para automóviles. Las matrices de estampado para ensamblaje del compartimiento del motor automotriz SIKAIDA no son una matriz única, sino un sistema de matriz completo que se utiliza para estampar láminas de metal en el marco principal y los paneles de la carrocería del compartimiento del motor. Luego, estos componentes se ensamblan en un compartimiento del motor completo mediante soldadura o atornillado.

Características principales del producto

1. Gran tamaño y estructura compleja

Los troqueles de estampado para conjuntos de compartimentos de motores de automóviles son de gran tamaño (normalmente miden más de 1,2 metros y más de 0,8 metros de ancho), con estructuras de cavidades complejas. Requieren formar orificios de montaje, nervaduras de refuerzo y bordes plegados, integrando múltiples estaciones de trabajo que incluyen embutición profunda, conformado, recorte y punzonado.

2. Precisión ultraalta y alta resistencia

Como componentes críticos de seguridad para los automóviles, la precisión dimensional de las piezas estampadas se controla dentro de ±0,05 mm, sin defectos superficiales como grietas o arrugas. El acero para matrices de alta calidad y los procesos de tratamiento térmico de precisión garantizan una alta resistencia, alta dureza y alta resistencia al desgaste de las matrices.

3. Integración multiproceso

Integrando múltiples procesos como embutición profunda, recorte, punzonado, bridado y conformación, utilizando estructuras de matriz progresivas o continuas, respaldando la producción en masa automatizada.

4. Sistema de guía y descarga de precisión

Los mecanismos de guía, descarga y expulsión de precisión están diseñados para cortes complejos y ángulos negativos en piezas estampadas, lo que garantiza un flujo uniforme de material y reduce los defectos de formación.

5. Control de temperatura y lubricación

Algunos modelos están equipados con un sistema de control de temperatura de calentamiento/enfriamiento y un sistema de lubricación de alta eficiencia para reducir la fricción, extender la vida útil del troquel y garantizar la calidad de estampado de materiales de alta gama.

Áreas de aplicación

1. Fabricación de vehículos de pasajeros

Produce componentes estructurales centrales de la carrocería, como mamparos delanteros, guardabarros, cortafuegos y paneles interiores y exteriores del capó del motor, proporcionando soporte y protección estructural.

2. Vehículos de nueva energía

Los troqueles de estampado para ensamblaje de compartimentos de motores automotrices se adaptan a los requisitos de ajuste de diseño de los compartimentos de motores de vehículos de nueva energía, optimizados para materiales livianos como aleaciones de aluminio y acero de alta resistencia, cumpliendo con requisitos de mayor precisión.

3. Fabricación de vehículos comerciales

Adaptado a los requisitos más grandes y complejos del compartimiento del motor de vehículos comerciales como camiones y autobuses, capaz de manejar trabajos pesados ​​de conformado de láminas de metal ultragrandes.

Proceso de fabricación

1. Análisis de productos y diseño de procesos

Utiliza software CAE como AutoForm y Dynaform para analizar la conformabilidad del estampado, predecir y resolver problemas como grietas y arrugas, y optimizar los parámetros del proceso.

2. Diseño de moldes

Los troqueles de estampado para ensamblaje de compartimentos de motores automotrices están diseñados completamente en 3D utilizando software como UG, CATIA y AutoCAD, refinando cada componente para equilibrar resistencia, rigidez, vida útil y eficiencia de producción.

3. Selección de materiales

- Material base: acero estructural al carbono 45#, 50#

- Piezas de trabajo: Cr12MoV, Cr12 y otros aceros para herramientas; para la producción en masa, se pueden utilizar carburo cementado aglutinado con acero o materiales de pulvimetalurgia.

4. Mecanizado de precisión

- Mecanizado de desbaste: Eliminación del exceso de material mediante fresadora de pórtico grande o centro de mecanizado.

- Mecanizado de acabado: Centro de mecanizado CNC de alta precisión, electroerosión por hilo lento.

- Mecanizado Especial: Mecanizado por descarga eléctrica de superficies complejas, pulido a Ra≤0,4μm.

- Tratamiento Térmico: Temple, revenido, nitruración, etc., para mejorar la dureza y la resistencia al desgaste.

5. Montaje y molde de prueba T0

Después del montaje, el molde se instala en el equipo de estampado para realizar un moldeo de prueba, ajustando parámetros como la presión y la carrera hasta que la pieza estampada cumpla con los estándares.

Tendencias de desarrollo

1. Moldeo integrado ultragrande: Adaptable a equipos de estampado de 2000 toneladas o más, lo que reduce la cantidad de piezas y procesos de soldadura.

2. Conformado de materiales livianos: optimizado para materiales como aleaciones de aluminio y acero de alta resistencia, lo que mejora los problemas de recuperación elástica.

3. Fabricación inteligente y digitalización: Integrar análisis CAE, impresión 3D, gemelos digitales y otras tecnologías para acortar los ciclos de desarrollo.

4. Producción automatizada de estaciones múltiples: lograr una automatización total desde la entrada de chapa hasta la salida del producto terminado, mejorando la eficiencia y la consistencia.

Preguntas frecuentes

P1: ¿Qué materiales se utilizan normalmente en los troqueles de estampado para ensamblajes de compartimentos de motores automotrices?

R1: La base del troquel comúnmente usa acero estructural al carbono de alta calidad (como 45#, 50#), mientras que las piezas de trabajo usan acero para herramientas con alto contenido de carbono y cromo (como Cr12MoV, Cr12), acero de alta velocidad (como W6Mo5Cr4V2) o carburo cementado. Para la producción en masa, se pueden utilizar materiales de metalurgia de polvo o carburo cementado aglomerados con acero para garantizar que la matriz tenga alta resistencia, alta dureza y alta resistencia al desgaste.

P2: ¿Cuánto dura el ciclo de producción de troqueles de estampado para ensamblaje de compartimentos de motores automotrices?

A2: Las matrices de estampado para conjuntos de compartimentos de motores de automóviles son la culminación de tecnología, experiencia y artesanía. Su ciclo de desarrollo es largo (normalmente de 8 a 15 meses) y costoso (alcanza entre millones y decenas de millones de RMB), lo que los convierte en un indicador clave de la fortaleza general de una empresa de fabricación de troqueles. Cuanto mayor sea la complejidad, más largo será el ciclo. Con la aplicación de tecnologías digitales y de fabricación inteligente, el ciclo de desarrollo se está acortando gradualmente.
