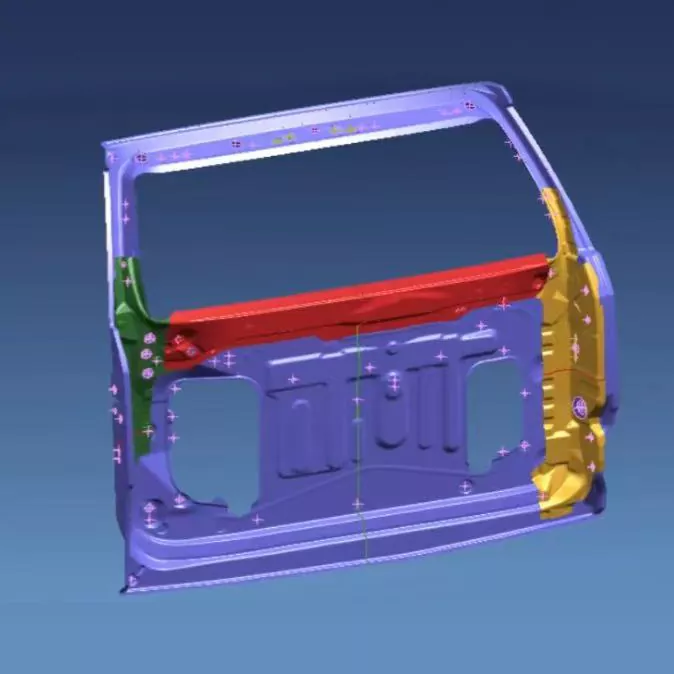

Troqueles de estampado de soporte de soporte automotriz

Los troqueles de estampado de soporte automotriz SIKAIDA son sistemas de troqueles de alta precisión a gran escala que se utilizan para estampar y formar láminas de metal. Compuestos por múltiples matrices para estaciones de trabajo, incluidas matrices de corte y matrices de formación, se utilizan ampliamente en la producción de marcos de soporte de chasis de automóviles y cumplen con precisión los requisitos de seguridad y ensamblaje del automóvil, lo que demuestra la solidez de las capacidades de fabricación de matrices de estampado de China.

Características detalladas del producto

1. Características estructurales de alta resistencia: Los troqueles de estampado de soportes para automóviles pueden formar estructuras complejas que incluyen orificios de montaje y nervaduras de refuerzo, con una precisión dimensional controlada dentro de ±0,05 mm. Los troqueles emplean un diseño de alta rigidez para resistir impactos de estampado, evitar la deformación y garantizar la consistencia del producto.

2. Moldeo integrado de procesos múltiples: Al integrar de 10 a 20 estaciones de trabajo, este sistema permite la producción continua automatizada de procesos compuestos, como corte único y conformado múltiple, completando de manera eficiente el moldeado de paneles planos en marcos de soporte tridimensionales y reduciendo los defectos de transferencia.

3. Conformación compleja de superficies curvas: el cálculo preciso del flujo de material, la compensación de la recuperación elástica y otros parámetros optimiza las superficies del molde, garantizando formas precisas de las piezas, superficies lisas y ausencia de arrugas, rayones y otros defectos.

4. Sistema de guiado y posicionamiento de alta precisión: Equipado con pilares y casquillos guía de alta precisión, con una precisión de guiado ≤0,02 mm, lo que garantiza una alineación precisa de los moldes superior e inferior y garantiza la precisión dimensional y de ensamblaje del marco de soporte.

5. Sistema Avanzado de Lubricación y Desmoldeo: Equipado con recubrimientos autolubricantes y dispositivos neumáticos de desmoldeo, este sistema resuelve problemas de adhesión y rayones del material, asegurando la integridad de la pieza y la vida útil del molde.

Características y aplicaciones del producto

1. Marco de soporte delantero: conecta el motor y la suspensión delantera, soportando cargas e impactos;

2. Marco de soporte trasero: Soporta la suspensión trasera, asegurando la precisión de la alineación de las ruedas;

3. Molde del bastidor auxiliar: Forma el bastidor auxiliar, distribuyendo cargas y mejorando la rigidez del chasis;

5. Molde de viga longitudinal: fabrica las vigas longitudinales del vehículo, mejorando la rigidez torsional general.

Introducción al proceso de fabricación

1. Análisis CAE y diseño de procesos: utiliza software como AutoForm para el análisis de conformabilidad y optimización de procesos, abordando de manera proactiva defectos potenciales.

2. Diseño de estructura de molde: Emplea un diseño totalmente paramétrico utilizando software UG y CATIA, personalizado para satisfacer las necesidades del cliente. Nuestra fábrica está equipada con equipos avanzados para respaldar el diseño de I+D.

3. Selección de materiales y tratamiento térmico.

- Piezas de trabajo: utiliza Cr12MoV y acero de alta velocidad para garantizar dureza y resistencia al desgaste;

- Piezas que no funcionan: utiliza acero 45 y acero Q235, equilibrando rendimiento y costo;

- Tratamiento Térmico: Temple + Revenido, dureza HRC48-52, alargando la vida útil del molde.

4. Proceso de mecanizado de precisión

Mecanizado en desbaste: la fresadora de pórtico se utiliza para mecanizar la superficie de la base; El torno y la electroerosión por hilo se utilizan para mecanizar diversas piezas y agujeros.

Mecanizado fino: mecanizado CNC de superficies complejas (precisión de 0,01 mm), combinado con rectificado, electroerosión y pulido espejo (Ra≤0,4μm).

Tratamiento superficial: nitruración, cromado y revestimiento de teflón para mejorar la dureza, la resistencia a la corrosión y la lubricidad.

5. Montaje y depuración: Después del montaje de precisión, se realiza el moldeo de prueba. Se realizan múltiples optimizaciones e inspecciones de la primera pieza para completar la verificación de la producción de prueba en lotes pequeños, cumpliendo con los requisitos de producción en masa.

Tendencias de desarrollo

1. Tecnología de conformado integrada: el diseño y los procesos optimizados permiten el estampado integrado de múltiples piezas, lo que reduce la soldadura y mejora la eficiencia y la resistencia.

2. Tecnología de conformado en caliente de acero de alta resistencia: Los moldes mejorados están adaptados para el conformado en caliente de acero de ultra alta resistencia (≥900 ℃) para cumplir con los requisitos de productos de alto rendimiento.

3. Monitoreo inteligente y digital: se instalan sensores para monitorear los parámetros en tiempo real, lo que permite el control digital y el mantenimiento predictivo, mejorando la estabilidad y extendiendo la vida útil del molde.

4. Aplicación de tecnología de fabricación aditiva: la utilización de la impresión 3D (tecnología SLM) para fabricar estructuras de moldes complejas acorta los tiempos de ciclo y mejora el rendimiento.

5. Fabricación ecológica y optimización de procesos: la optimización de los procesos y la mejora de la utilización de materiales logran la conservación de energía y la reducción de emisiones, contribuyendo al desarrollo ecológico de la industria automotriz.
