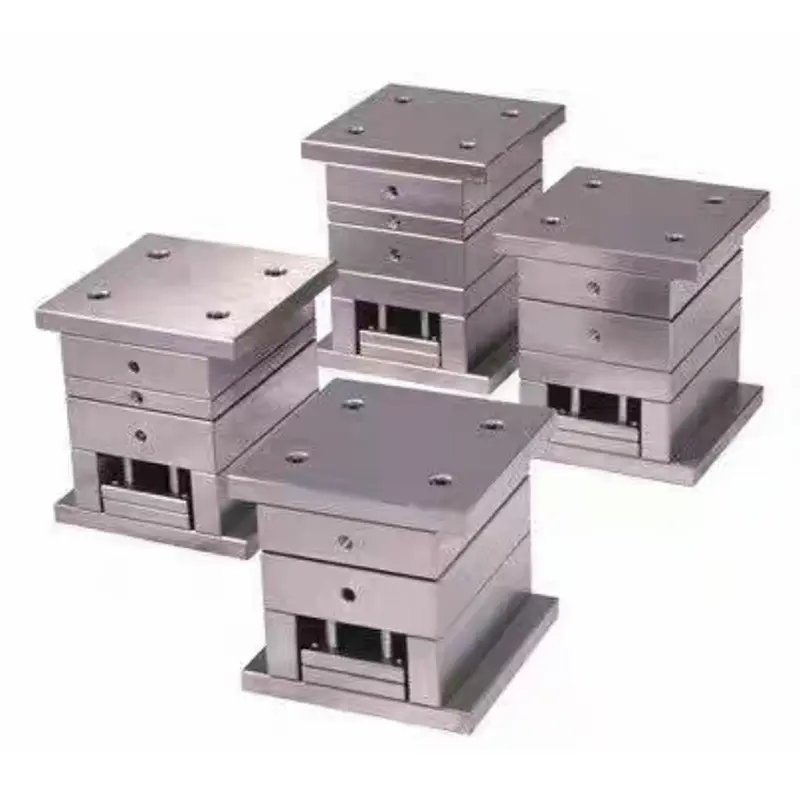

Base de molde de puerta pequeña simplificada de precisión estándar

Esta base de molde de compuerta pequeña simplificada de precisión estándar presenta una estructura de tres placas con una compuerta puntual, optimizada a partir de las bases de molde tradicionales de compuerta fina. Se eliminan los mecanismos auxiliares redundantes, lo que simplifica el diseño y conserva las funciones principales. Fabricado en una fábrica china que integra investigación y desarrollo, producción y control de calidad, es un proveedor confiable en la industria del moldeado de plástico. El producto es adecuado para productos plásticos producidos en masa con formas simples y espesores de pared uniformes. Su alta rentabilidad y estabilidad lo han hecho popular en diversas industrias.

Características clave

1. Características estructurales

- Estructura de tres placas: Compuesta por una placa fija, una placa móvil y una placa eyectora, con pilares guía y casquillos para un guiado preciso; Inyección de un solo punto con compuerta puntual, recorrido de flujo corto, residuo mínimo, adecuado para productos pequeños.

- Diseño Simplificado: Elimina mecanismos auxiliares complejos, dando como resultado una estructura simple y menores costos y complejidad de fabricación.

- Precisión estándar: Precisión dimensional ±0,05 mm, rugosidad de la superficie ≤Ra0,8μm, que cumple con los requisitos de piezas de plástico generales sin procesamiento adicional.

2. Diseño estándar modular: la base de molde de puerta pequeña simplificada de precisión estándar adopta estándares internacionales como LKM y HASCO, con modelos comunes como 2020 y 2025, lo que permite una configuración y reemplazo rápidos; el diseño modular facilita el mantenimiento y prolonga la vida útil.

3. Diseño del sistema de enfriamiento: Un diseño de circuito de agua de enfriamiento convencional ofrece una eficiencia moderada y un diseño simple, cumpliendo con los requisitos de enfriamiento al mismo tiempo que facilita el procesamiento y el mantenimiento, reduciendo los costos posteriores.

4. Ventajas de la compuerta puntual: diámetro de la compuerta puntual de 0,5 a 2 mm, marcas mínimas y fácilmente eliminables, adecuado para plásticos con buena fluidez como PP y ABS, lo que garantiza la calidad del producto.

Aplicaciones

La base de molde de puerta pequeña simplificada de precisión estándar es adecuada para la producción en masa de productos plásticos, como carcasas de electrodomésticos pequeños y botones electrónicos. Es compatible con productos de forma simple, espesor de pared uniforme y sin requisitos de apariencia especiales, cubriendo las necesidades de múltiples industrias.

Ventajas económicas

1. Costos controlables: las bases de moldes de alta precisión ahorran entre un 30% y un 50% en costos de material y procesamiento, lo que mejora la competitividad del cliente.

2. Tiempo de ciclo corto: el ciclo de fabricación de 2 a 4 semanas permite una respuesta rápida del mercado y acorta el tiempo de lanzamiento del producto.

3. Fácil operación: estructura clara, montaje y mantenimiento sencillos, bajos requisitos de habilidad para los operadores, lo que facilita la producción a gran escala.

Proceso de fabricación

1. Etapa de diseño: determine la estructura del molde en función de los parámetros del producto plástico, seleccione una base de molde estándar adecuada y diseñe la cavidad y el núcleo utilizando software como UG y Pro/E, teniendo en cuenta factores clave del proceso.

2. Selección de materiales

La base de molde de puerta pequeña simplificada de precisión estándar utiliza acero estructural al carbono como el acero 45. Los pilares guía y los casquillos están fabricados de acero resistente al desgaste. La cavidad y el núcleo están hechos de acero para moldes preendurecido como P20 (HRC30-35). Las piezas estándar proceden de fabricantes especializados.

3. Flujo de procesamiento

- Mecanizado de desbaste: Mecanizado de desbaste de la placa del molde y la cavidad, dejando un margen de 0,5-1 mm.

- Mecanizado de Acabados: Mecanizado CNC de la cavidad, corte por hilo de piezas complejas y taladrado y roscado simultáneo.

- Tratamiento térmico: Templado de la cavidad y el núcleo a HRC30-35 para mejorar la resistencia al desgaste.

- Tratamiento Superficial: Pulido de la cavidad a Ra0,8μm.

4. Montaje y depuración

Ensamble las piezas estándar y la cavidad/núcleo, instálelas en la máquina de moldeo por inyección para realizar pruebas de moldeo y ajustar los parámetros. Ajuste la cavidad según los resultados del moldeado de prueba y resuelva los defectos comunes.

Tendencias de desarrollo

1. Estandarización y Modularización: Mejorar la estandarización para lograr una fabricación de configuración rápida y acortar los ciclos de entrega.

2. Fabricación inteligente: combinación de tecnología de automatización digital para mejorar la precisión y eficiencia del procesamiento.

3. Refrigeración de alta eficiencia: Diseño optimizado del canal de agua para mejorar la eficiencia de refrigeración y al mismo tiempo controlar los costos.

4. Ligero y duradero: estructura y materiales optimizados para reducir el peso, mejorar la resistencia al desgaste y prolongar la vida útil.

Preguntas frecuentes

P1: ¿Para qué productos de plástico es adecuada la base de molde de puerta pequeña simplificada de precisión estándar?

A1: Adecuado para piezas de plástico de tamaño pequeño a mediano, como carcasas de electrodomésticos, botones de productos electrónicos, contenedores de artículos de primera necesidad, accesorios de papelería, etc. Especialmente adecuado para productos producidos en masa con formas relativamente simples, espesor de pared uniforme y bajos requisitos de apariencia.

P2: ¿Cuál es la principal diferencia entre bases de moldes simplificadas y bases de moldes de alta precisión?

R2: Las principales diferencias radican en la complejidad de la estructura, el nivel de precisión y los requisitos de calidad de la superficie. Las bases de molde simplificadas eliminan mecanismos auxiliares complejos, adoptan una estructura simple estandarizada, controlan la precisión dimensional dentro de ±0,05 mm y requieren una rugosidad superficial de Ra0,8 μm o menos. El costo suele ser entre un 30 % y un 50 % más bajo que el de las bases de moldes de alta precisión.

P3: ¿Cuáles son las ventajas de las puertas puntuales?

R3: Las puertas puntuales tienen un diámetro pequeño (normalmente entre 0,5 y 2 mm), lo que da como resultado marcas de puerta más pequeñas que son fáciles de eliminar y no afectan la apariencia del producto. El proceso es más corto, lo que resulta beneficioso para el llenado completo de productos pequeños y es especialmente adecuado para materiales plásticos con buena fluidez como PP, ABS y PS.

P4: ¿Cuánto dura el ciclo de fabricación del molde?

R4: El ciclo de fabricación de una base de molde de puerta pequeña simplificada de precisión estándar suele ser de 2 a 4 semanas. Debido a su estructura simple y menos pasos de procesamiento, el ciclo de fabricación se puede acortar entre un 30% y un 50% en comparación con los moldes complejos de alta precisión, lo que permite una respuesta rápida a las demandas del mercado.

P5: ¿Cómo elegir las especificaciones de base del molde adecuadas?

R5: Elegir las especificaciones correctas de la base del molde requiere considerar factores como el tamaño del producto, el modelo de la máquina de moldeo por inyección y los requisitos de volumen de producción. Las especificaciones comunes incluyen modelos como 2020, 2025, 3030 y 4040. Generalmente es adecuado que el tamaño del producto esté dentro del 80% del tamaño de la cavidad del molde. Se recomienda elegir las especificaciones de la base del molde en función de las dimensiones externas máximas del producto más un margen adecuado.
