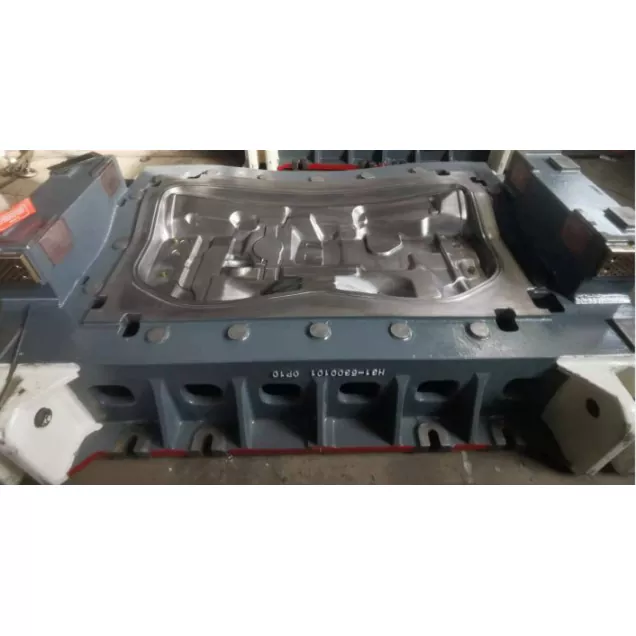

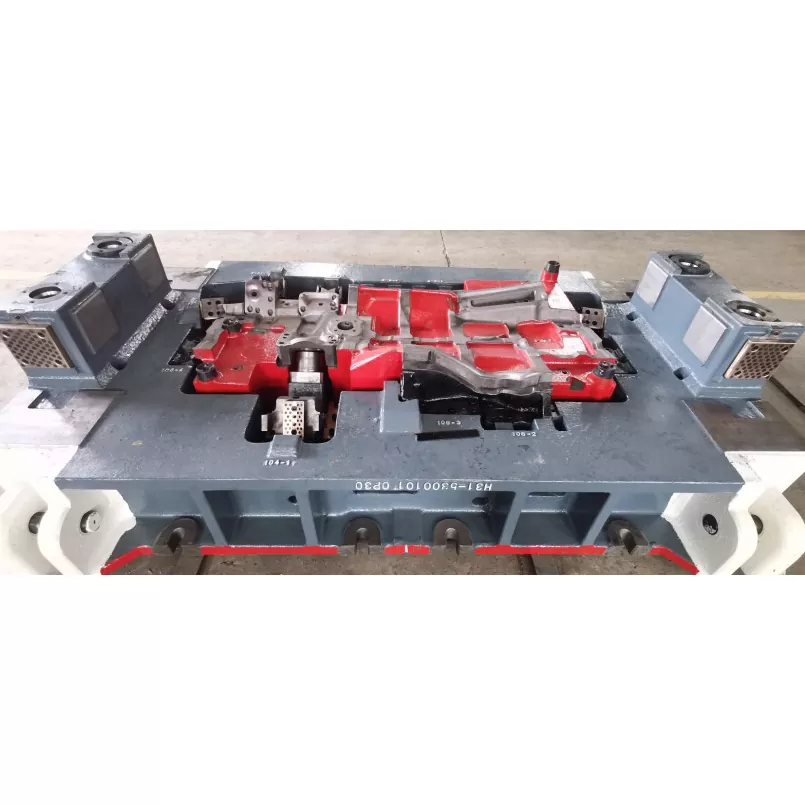

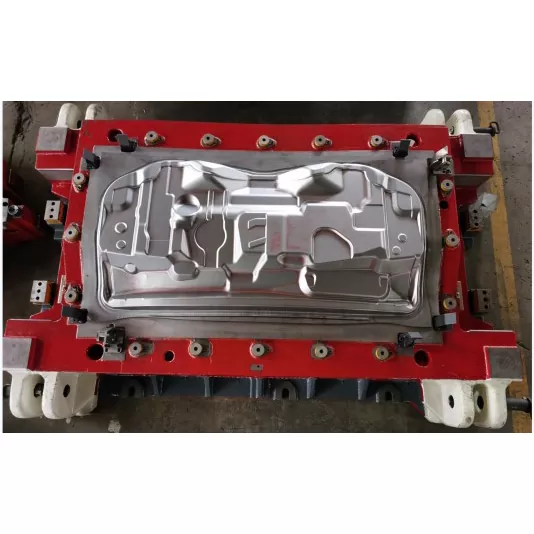

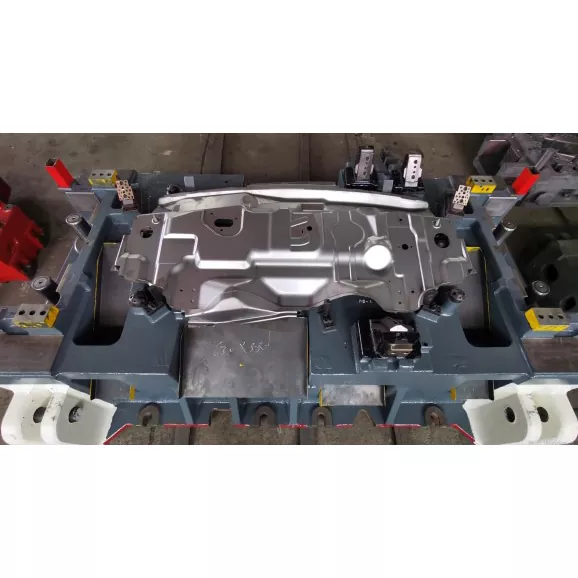

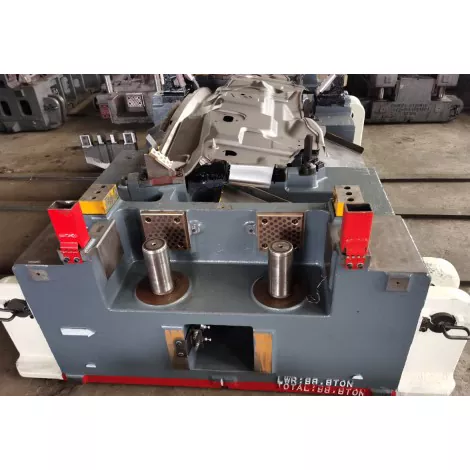

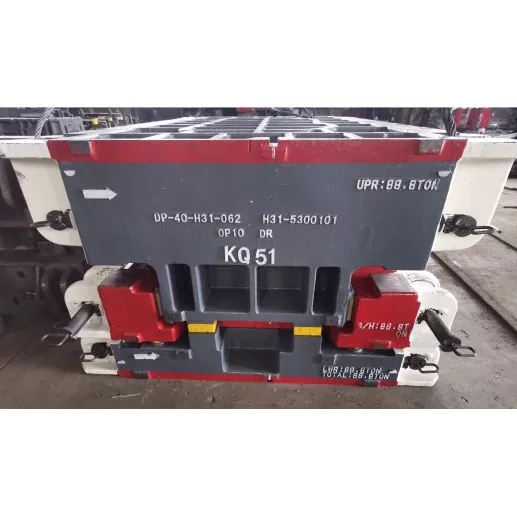

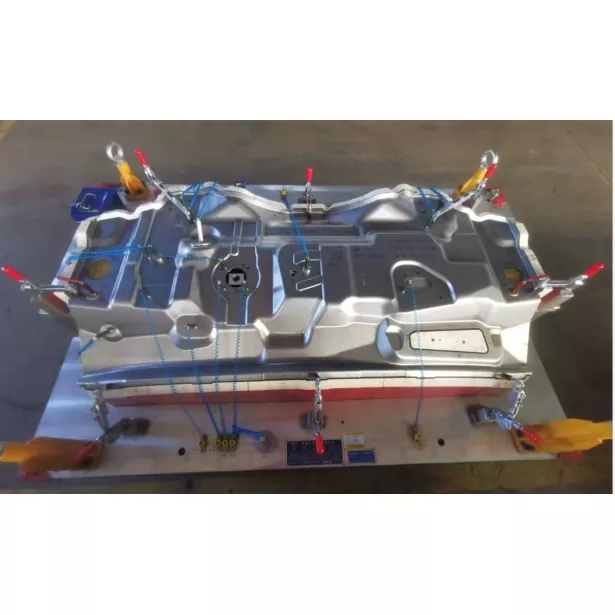

Troqueles de estampado para ensamblaje de panel frontal automotriz

Los troqueles de estampado para ensamblajes de paneles frontales automotrices SIKAIDA son equipos de precisión de alta gama desarrollados de forma independiente, adecuados para la producción en masa de ensamblajes de paneles frontales. Al abordar la estructura compleja y los altos requisitos del ensamblaje del panel frontal (paneles de carrocería grandes), el troquel integra tecnologías avanzadas para resolver desafíos clave de producción. La fábrica está equipada con equipos profesionales y un equipo dedicado para garantizar que la calidad del troquel cumpla con los estándares.

Detalles del producto

1. Formación de estructura de panel de carrocería grande

Control preciso del flujo y estiramiento del material, precisión dimensional clave dentro de ±0,1 mm, error de planitud ≤0,15 mm/m; Las áreas de embutición profunda emplean un conformado progresivo de múltiples pasadas para evitar defectos del material y mejorar el rendimiento.

2. Tecnología compleja de formación de superficies curvas

Los troqueles de estampado para ensamblaje de panel frontal automotriz utilizan formación hiperboloide y una estructura de perfil ajustable. Combinado con el análisis CAE y la optimización de procesos, resuelve problemas como arrugas y grietas, logrando una precisión de superficie de ±0,05 mm, lo que garantiza la compatibilidad con componentes adyacentes.

3. Diseño integrado de vigas de refuerzo

El panel frontal y la viga de refuerzo se integran mediante una tecnología de cavidad dividida, adaptándose a materiales de alta resistencia y garantizando la precisión geométrica de la viga de refuerzo (rectitud ≤0,1 mm/m, paralelismo ≤0,15 mm).

4. Conformado integrado de múltiples componentes

Se integran múltiples procesos, completando el conformado de múltiples componentes en una sola operación de estampado; El diseño modular y el cambio rápido de molde se adaptan a la producción con múltiples especificaciones, logrando una tasa de utilización de material ≥80% y mejorando la eficiencia de producción.

5. Rendimiento de alta precisión y seguridad

La guía de alta precisión y el control de retroalimentación de presión garantizan una precisión crítica del orificio dentro de ±0,05 mm; El diseño estructural optimizado garantiza la deformación diseñada durante las colisiones, garantizando la seguridad de los ocupantes.

6. Control y optimización inteligente de procesos

Los troqueles de estampado para ensamblaje de paneles frontales de automóviles utilizan el software CAE para un diseño optimizado, empleando un control de tres bucles y un sistema de monitoreo inteligente para monitorear el estado de conformado en tiempo real, asegurando una calidad estable del producto.

Características y aplicaciones del producto

1. Vehículos de pasajeros: Garantiza la rigidez de la carrocería y la seguridad contra colisiones, cumpliendo con los requisitos de sellado exterior;

2. Vehículos comerciales: Resiste impactos pesados, lo que garantiza confiabilidad estructural y durabilidad;

3. SUV/vehículos todoterreno: se adapta a compartimentos de motor grandes, mejorando la protección delantera;

4. Vehículos eléctricos: Se adapta a requisitos especiales como paquetes de baterías y conductos de refrigeración, considerando también un diseño liviano;

5. Autos de carreras/autos de alto rendimiento: Cumple con los requisitos aerodinámicos, livianos y de alta rigidez;

6. Camiones/Autobuses: Se adapta a vehículos grandes, garantizando capacidad de carga y seguridad en caso de colisión.

Introducción al proceso de fabricación

1. Diseño y análisis de productos

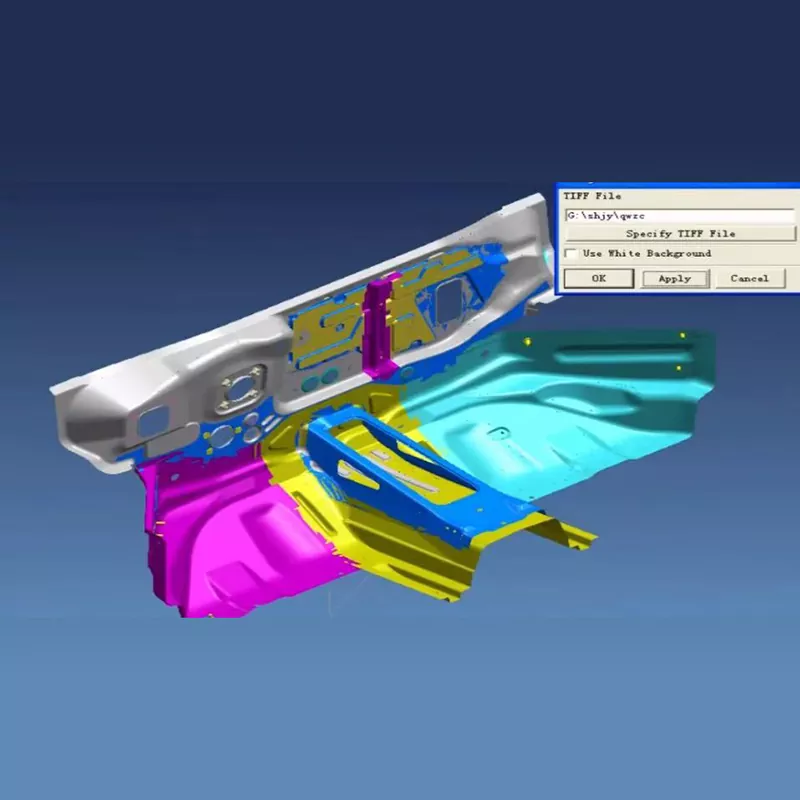

Se utiliza software profesional para el análisis de conformabilidad y la optimización de procesos para determinar los parámetros óptimos, equilibrando la seguridad y la precisión del ensamblaje.

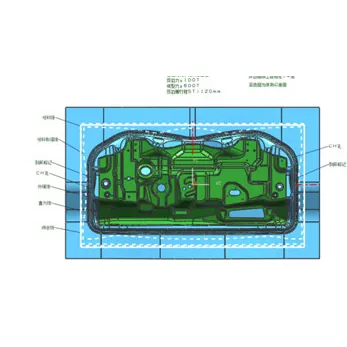

2. Diseño de la estructura del molde

Diseño completo en 3D, estructura modular, fácil mantenimiento, adaptable a producción automatizada y operación robótica.

3. Selección y preparación de materiales

- Piezas de trabajo: Se selecciona acero para moldes de alta dureza, con una aleación especial utilizada en las áreas de embutición profunda;

- Base del molde/piezas estándar: se selecciona acero de alta calidad para garantizar resistencia y precisión;

- Tratamiento superficial: Nitruración, cromado duro, etc., para reducir la fricción y la adherencia.

4. Proceso de mecanizado de precisión

El mecanizado de desbaste permite un margen de mecanizado de acabado. El acabado se realiza utilizando equipos de alta gama, logrando una rugosidad superficial de Ra0,2, una precisión de posición del orificio de ±0,01 mm y una dureza ≥HV950 después del tratamiento de refuerzo de la superficie.

5. Montaje y depuración

El ensamblaje de precisión, la depuración de parámetros en la máquina, la inspección de la primera pieza y la producción de prueba por lotes garantizan la estabilidad y confiabilidad del molde.

Tendencias de desarrollo

1. Ligereza y alta resistencia: Adaptarse a nuevos materiales y emplear procesos avanzados, equilibrando ligereza y seguridad;

2. Optimización de precisión y seguridad: Desarrollar hacia una precisión a nivel de micras, fortaleciendo la detección en línea y la optimización de colisiones;

3. Producción flexible: Cambio rápido de molde (≤15 minutos), adaptable a la producción de lotes pequeños y de variedades múltiples;

4. Depuración digital: combinación de gemelos digitales para acortar los ciclos de desarrollo en más de un 30%;

5. Fabricación Verde: Ecológica y ahorradora de energía, adaptándose a las necesidades de los vehículos de nuevas energías.

Preguntas frecuentes

P1: ¿Qué materiales se utilizan normalmente en los troqueles de estampado para ensamblajes de paneles frontales de automóviles?

A1: Las piezas de trabajo utilizan principalmente aceros para moldes de alta dureza como SKD11, Cr12MoV y DC53. Para la embutición profunda de piezas y el refuerzo de áreas de formación de vigas, se utiliza acero de alta velocidad pulvimetalúrgico o carburo cementado. El marco del molde utiliza aceros estructurales como el acero 45 y Q235, y las piezas estándar, como los pilares guía y los manguitos guía, utilizan acero para cojinetes GCr15. Para superficies de conformado curvadas altamente exigentes, a veces se utilizan materiales de revestimiento cerámico o de diamante para garantizar la resistencia al desgaste y la vida útil del molde.

P2: ¿Cuánto dura el ciclo de producción de los moldes de ensamblaje de fascia delantera de automóviles?

R2: Dependiendo de la complejidad y los requisitos de precisión del conjunto de la fascia delantera, el ciclo de producción suele ser de 16 a 24 semanas. Los moldes de ensamblaje de fascia delantera estándar demoran aproximadamente 16 semanas, los moldes de ensamblaje de fascia delantera curvados complejos demoran 20 semanas y los moldes de ensamblaje de fascia delantera ultragrandes o livianos pueden requerir más de 24 semanas. El ciclo específico depende de la complejidad de la estructura de la fascia delantera, la dificultad de formar superficies curvas y los requisitos de desempeño de seguridad en caso de colisión.

P3: ¿Cuál es la vida útil de los moldes?

R3: En condiciones normales de uso y mantenimiento, la vida útil de los moldes de estampado del conjunto de la fascia delantera puede alcanzar más de 300.000 ciclos. Mediante la selección de materiales de alta calidad, un tratamiento térmico adecuado y un mecanizado de precisión, la vida útil de algunos moldes puede alcanzar los 500.000 ciclos. Las áreas de alto desgaste, como las áreas de conformado embutidas, las superficies de conformado de vigas de refuerzo y las superficies curvas, requieren mantenimiento y reemplazo regulares para garantizar la calidad del producto y la estabilidad del conformado.

P4: ¿Cómo se garantiza la precisión y el rendimiento de seguridad del conjunto de la fascia delantera?

R4: Al optimizar los parámetros del proceso de conformado a través del análisis CAE, emplear un sistema de guía de alta precisión, controlar la recuperación elástica del material y la distribución del espesor, e inspeccionar y mantener periódicamente la precisión del molde, la precisión dimensional del conjunto del panel frontal se puede controlar dentro de ±0,1 mm y la planitud de las superficies de contacto puede alcanzar dentro de 0,15 mm/m. Al mismo tiempo, un diseño estructural razonable y un proceso de tratamiento térmico garantizan que el conjunto del panel frontal tenga suficiente resistencia estructural y rendimiento de seguridad contra colisiones.

P5: ¿Cuáles son los puntos de control clave en el proceso de fabricación de troqueles de estampado para ensamblaje de paneles frontales de automóviles?

R5: Los puntos de control clave en la fabricación de moldes de ensamblaje de panel frontal incluyen: ① Mecanizado preciso de perfiles de superficie de cubierta grande para garantizar la planitud y precisión de la superficie; ② Fortalecer la calidad de formación de las estructuras de vigas para garantizar la posición y la resistencia; ③ Control del flujo de material de superficies curvas complejas para evitar defectos de formación; ④ Mecanizado de precisión de los orificios de montaje para garantizar la precisión del montaje; ⑤ Proceso de tratamiento térmico para garantizar dureza y tenacidad. Cada punto de control requiere una estricta inspección de calidad y control de procesos, especialmente el control preciso de la formación de cubiertas grandes y estructuras de superficies curvas complejas.
