Troqueles de estampado de soporte pequeño para automoción

Los soportes para automóviles pequeños son componentes de soporte de carga críticos que se utilizan para soportar ensamblajes, fijar posiciones, conectar estructuras y transferir cargas. Los troqueles de estampado de soportes pequeños para automóviles SIKAIDA están diseñados específicamente para varios soportes de precisión, como los de motores y suspensiones, integrando soporte complejo y posicionamiento de orificios de precisión para cumplir con los estrictos requisitos de la producción automotriz.

Características principales del producto

1. Formación de estructuras de soporte complejas

A pesar del tamaño compacto y la estructura compleja de los soportes, los moldes SIKAIDA, mediante una simulación precisa y una compensación de recuperación elástica, controlan las dimensiones críticas dentro de ±0,1 mm, lo que garantiza que la planitud, la precisión del orificio y la rigidez estructural cumplan con los estándares.

2. Alta resistencia y alta rigidez

Los componentes principales de los troqueles de estampado para soportes pequeños para automóviles utilizan aceros para moldes de alta dureza, como SKD11 y Cr12MoV, logrando una dureza de HRC 48–52 después del tratamiento térmico. Esto les permite soportar cargas de impacto de alta frecuencia y tiene una vida útil superior a 500.000 ciclos, lo que garantiza una capacidad de carga estable.

3. Diseño integrado multifuncional

Al integrar múltiples procesos, como estampado, doblado y punzonado, e incorporando mecanismos como bloques deslizantes y resortes de nitrógeno, se pueden completar procesos complejos de una sola vez, lo que mejora significativamente la eficiencia de la producción y la calidad del producto.

4. Posiciones de orificios de precisión y sistema de conexión

La precisión del orificio de instalación alcanza ±0,05 mm y la rugosidad de la pared del orificio Ra 0,8. Las estructuras de conexión optimizadas de bridas y remachados garantizan una conexión de soporte segura y sin aflojamiento, lo que garantiza un uso confiable del vehículo a largo plazo.

5. Anidamiento inteligente y optimización CAE

Al utilizar software CAE como AutoForm para optimizar el anidamiento, la utilización del material aumenta a más del 85 %, lo que reduce eficazmente los defectos de conformado y reduce la tasa de desechos.

Áreas de aplicación

Los troqueles de estampado de soportes pequeños para automóviles SIKAIDA tienen amplias aplicaciones, que cubren la producción de soportes para motores, suspensiones, tableros, asientos, baterías, puertas y sistemas de escape.

Proceso de fabricación

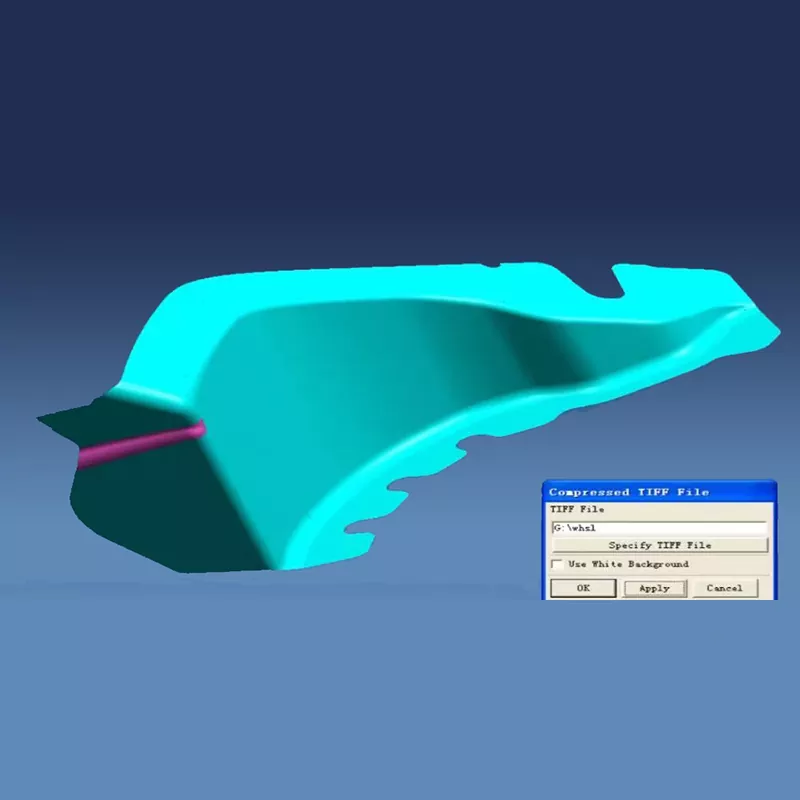

1. Diseño de producto y análisis CAE

La creación de simulación y la optimización del proceso se realizan utilizando el software CAE para identificar defectos potenciales y determinar la solución óptima, garantizando una fabricación exitosa del molde.

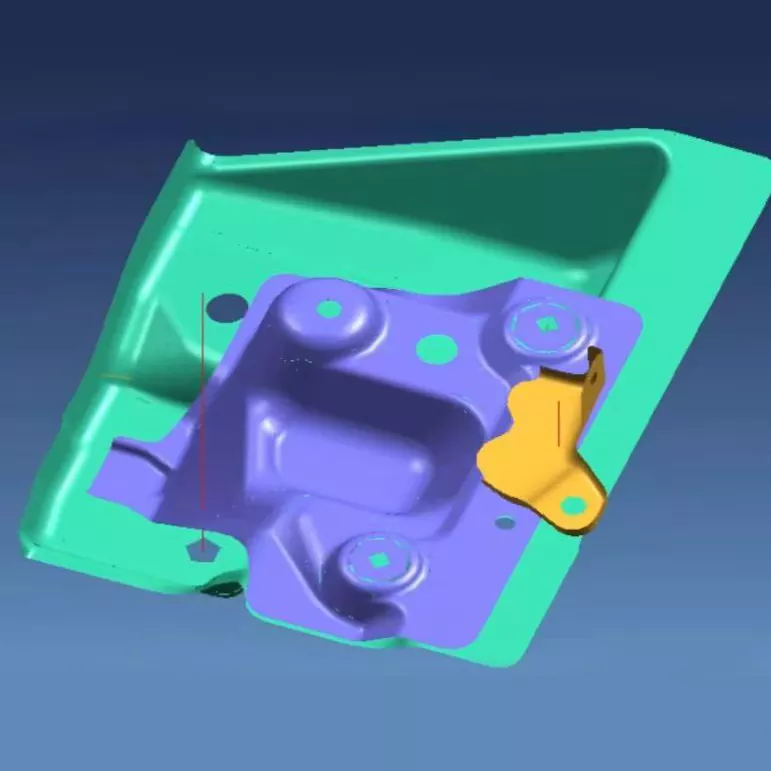

2. Diseño 3D de la estructura del molde

Los troqueles de estampado de soportes pequeños para automóviles utilizan software de diseño 3D completo, como UG y CATIA, para refinar cavidades, sistemas de guía y otros componentes, lo que garantiza una estructura de molde racional y facilidad de mantenimiento.

3. Selección de materiales

Las piezas de trabajo están hechas de acero para moldes duros como SKD11, la base del molde está hecha de acero 45 con tratamiento térmico, las piezas estándar usan acero para rodamientos GCr15 y las piezas de punzonado usan acero de alta velocidad o carburo cementado para garantizar precisión y durabilidad.

4. Mecanizado de precisión

El mecanizado en desbaste permite márgenes y el mecanizado de precisión garantiza la precisión. Los tratamientos superficiales como la nitruración y el cromado duro mejoran aún más la dureza y la resistencia al desgaste del molde, garantizando la calidad del producto.

5. Montaje y depuración

Después del ensamblaje de precisión, los troqueles de estampado para soportes pequeños para automóviles se someten a una prueba de prensado y depuración. La inspección de la primera pieza y la producción de prueba por lotes verifican la precisión, estabilidad y confiabilidad del molde.

Preguntas frecuentes

P1: ¿Qué materiales se utilizan normalmente en los troqueles de estampado de soportes pequeños para automóviles?

R1: Las piezas de trabajo utilizan principalmente aceros para moldes de alta dureza como SKD11, Cr12MoV y DC53. El marco del molde utiliza aceros estructurales como el acero 45 y Q235. Las piezas estándar, como pilares guía y casquillos, utilizan acero para rodamientos GCr15. Para áreas de alto desgaste, como perforaciones, a veces se utiliza aleación dura o acero de alta velocidad para garantizar la resistencia, dureza y durabilidad del molde.

P2: ¿Cuánto dura el ciclo de producción de moldes de soportes pequeños para automóviles?

R2: Dependiendo de la complejidad y los requisitos de precisión del molde, el ciclo de producción suele ser de 10 a 18 semanas. Los moldes de brackets simples tardan aproximadamente 10 semanas en fabricarse, los moldes de brackets de complejidad media tardan 14 semanas y los moldes de brackets complejos de alta precisión pueden requerir 18 semanas o más. El ciclo específico depende de la complejidad de la estructura del soporte, los requisitos de precisión de los agujeros y la dificultad del proceso de mecanizado.

P3: ¿Cuál es la vida útil de los troqueles de estampado de soportes pequeños para automóviles?

R3: En condiciones normales de uso y mantenimiento, la vida útil de los troqueles de estampado de soportes pequeños puede alcanzar más de 500.000 ciclos. Mediante la selección de materiales de alta calidad, un tratamiento térmico adecuado y un mecanizado de precisión, la vida útil de algunas matrices puede alcanzar el millón de ciclos. Especialmente para piezas de alto desgaste, como punzonado, se requiere mantenimiento y reemplazo regulares para garantizar la calidad del producto.

P4: ¿Cómo garantizar la precisión y el rendimiento del soporte de los soportes estampados?

R4: A través del análisis CAE para optimizar los parámetros del proceso, adoptar sistemas de guía de alta precisión, controlar la recuperación elástica del material y verificar y mantener periódicamente la precisión del troquel, la precisión dimensional del soporte se puede controlar dentro de ±0,1 mm y la planitud de la superficie de soporte puede alcanzar 0,05 mm/m. Al mismo tiempo, un diseño estructural razonable y procesos de tratamiento térmico garantizan que el soporte tenga suficiente rigidez de soporte y resistencia de conexión.

P5: ¿Cuáles son los puntos de control clave en el proceso de fabricación de moldes de brackets?

A5: Los puntos de control clave en la fabricación de moldes de soporte incluyen: ① Mecanizado de orificios de precisión para garantizar la precisión del orificio de instalación; ② Mecanizado de la superficie de soporte para garantizar planitud y suavidad; ③ Formación de estructura de conexión para garantizar la resistencia de la conexión; ④ Proceso de tratamiento térmico para garantizar dureza y tenacidad; ⑤ Montaje y depuración para garantizar la precisión del molde y la estabilidad operativa. Cada punto de control requiere una estricta inspección de calidad y control de procesos.
