Troquel de estampado del panel exterior del capó automotriz

La matriz de estampado de paneles exteriores de capó automotriz SIKAIDA es un sistema de curvatura grande y complejo, que incluye una matriz superior, una matriz inferior, un anillo de presión y componentes de guía de precisión, adecuados para la formación de paneles exteriores de capó en uno o varios pasos. Como proveedor confiable de la industria automotriz global, sus moldes pueden funcionar de manera estable en líneas de estampado de gran volumen.

Características principales del producto:

1. Estructura de doble curvatura grande y compleja: el troquel de estampado de paneles exteriores de capó para automóviles es adecuado para paneles exteriores de capó (largo > 1,2 m, ancho 0,8-1,0 m), con una alta proporción de superficies de forma libre, líneas características y nervaduras de refuerzo, que requieren una precisión y calidad de superficie extremadamente altas.

2. Acabado superficial de alta precisión y calidad de espejo: Adecuado para piezas con apariencia de grado A (sin rayones, arrugas, recuperación elástica), el acabado de la superficie del troquel alcanza el nivel de espejo (Ra≤0.4μm), lo que requiere estándares estrictos para materiales, tratamiento térmico y técnicas de procesamiento.

3. Sistema multiproceso integrado: integra múltiples procesos como embutición, punzonado y recorte, compatible con varios procesos de conformado, admite alimentación, posicionamiento y descarga automatizados y es adecuado para la producción automatizada.

4. Estructura resistente y guía de precisión: La matriz de estampado de panel exterior de capó automotriz utiliza un marco de matriz de alta resistencia adecuado para estampado de alto tonelaje, equipado con un poste guía de alta precisión y un sistema de funda guía para evitar la desalineación de la matriz, y cuenta con un amortiguador estable y un mecanismo de descarga para garantizar un estampado suave.

5. Sistema avanzado de lubricación y enfriamiento: el sistema de lubricación optimizado reduce la fricción y extiende la vida útil del troquel; Se puede agregar un sistema de enfriamiento con temperatura controlada según sea necesario para garantizar la estabilidad de la formación del material.

Aplicaciones y ventajas de los materiales

La matriz de estampado de paneles exteriores de capó automotriz es adecuada para estampar paneles exteriores de acero y aleaciones livianas para automóviles de pasajeros, vehículos comerciales y vehículos de nueva energía. La base del troquel utiliza acero inoxidable 45# y Q235, y las piezas de trabajo están hechas de materiales como Cr12MoV, logrando una dureza de 48-52 HRC después del tratamiento térmico, posee ventajas como alta resistencia y alta resistencia al desgaste.

Proceso de fabricación completo

1. Análisis de producto y simulación CAE

Los software AutoForm y Dynaform se utilizan para analizar la formabilidad, la recuperación elástica, etc., prediciendo y resolviendo problemas de estampado y optimizando el proceso y el diseño de matrices.

2. Diseño de troquel 3D completo

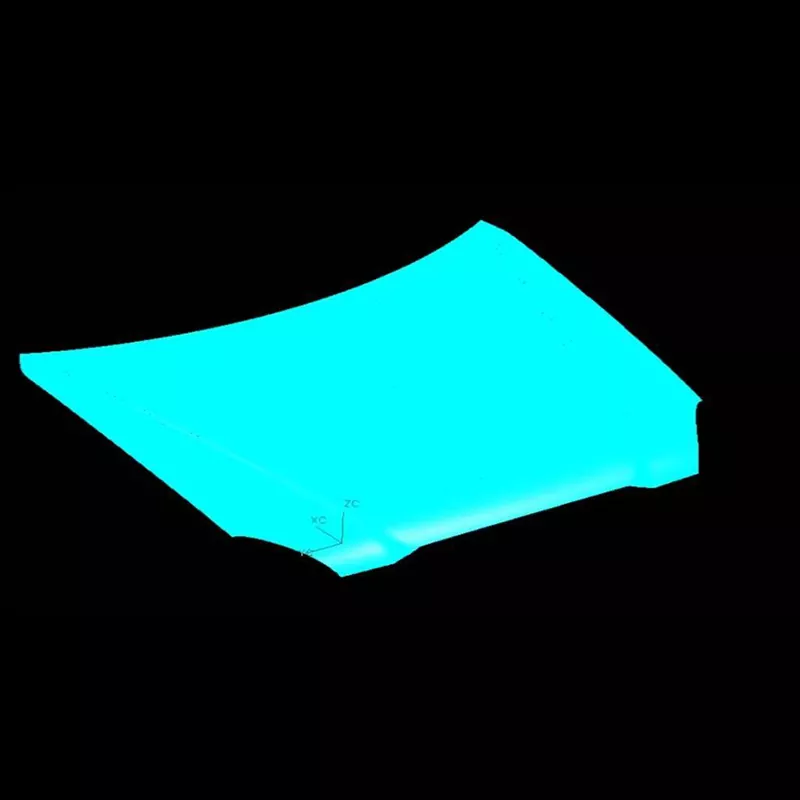

La matriz de estampado de paneles exteriores de capó automotriz utiliza software como UG y CATIA para completar el diseño 3D completo, posicionando con precisión todos los detalles, como inserciones y tornillos.

3. Selección de materiales y tratamiento térmico.

Se seleccionan los materiales adecuados y se utilizan procesos como el enfriamiento y el revenido al vacío para garantizar que las propiedades mecánicas de la matriz cumplan con los requisitos de uso.

4. Mecanizado de precisión

Después del mecanizado de desbaste (teniendo en cuenta los márgenes), el mecanizado de acabado (asegurando la precisión), el mecanizado especial (erosión por electroerosión, corte de alambre, etc.) y el pulido, se logra un acabado de espejo.

5. Montaje y moldeado de prueba T0

Después de ensamblar todos los componentes, se realiza una moldura de prueba. Se ajustan los parámetros del proceso y se modifica y optimiza el molde hasta que la pieza estampada cumpla con los requisitos del dibujo.

Tendencias de desarrollo

La industria del molde está mostrando cuatro tendencias principales: adaptarse a materiales livianos y de alta resistencia; lograr precisión e inteligencia en todo el proceso; automatización integrada multiproceso; acortar los ciclos de desarrollo mediante la tecnología de gemelos digitales; y reduciendo costos.

El troquel de estampado del panel exterior del capó automotriz SIKAIDA representa el nivel avanzado de troqueles de estampado. Con un ciclo de desarrollo de 8 a 15 meses y costos que oscilan entre millones y decenas de millones de yuanes, sirve como punto de referencia para medir la solidez de las fábricas de moldes profesionales. SIKAIDA continuará mejorando su tecnología para satisfacer las necesidades de alto nivel de la industria automotriz global.

Preguntas frecuentes:

P1: ¿Qué materiales se utilizan normalmente en el troquel de estampado de paneles exteriores de capó de automóviles?

R1: La base del molde comúnmente usa acero estructural al carbono de alta calidad (como 45#, Q235), mientras que las piezas de trabajo usan acero para herramientas con alto contenido de carbono y cromo (como Cr12MoV, Cr12) y acero de alta velocidad (como W6Mo5Cr4V2), etc., que se someten a un tratamiento térmico adecuado para lograr la dureza y resistencia al desgaste requeridas.

P2: ¿Cuánto dura el ciclo de fabricación de troqueles de estampado para paneles exteriores de capó de automóviles?

A2: Los troqueles de estampado para paneles exteriores de capós de automóviles tienen estructuras complejas y requisitos de alta precisión. El ciclo de fabricación suele ser de 8 a 15 meses, según la complejidad del producto, los requisitos técnicos y las capacidades de fabricación. Su largo ciclo de desarrollo y su alto costo lo convierten en un punto de referencia clave para medir la fortaleza integral de una empresa de moldes.
