Troquel de estampado del panel lateral derecho automotriz

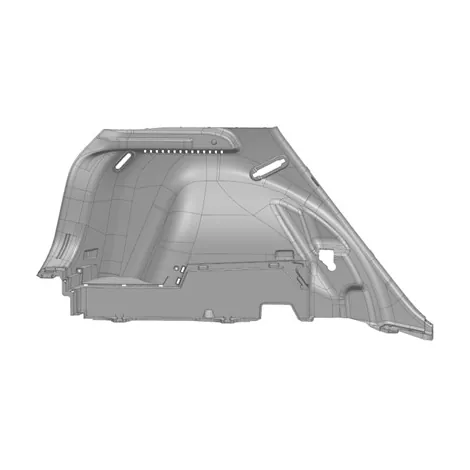

La matriz de estampado de panel lateral derecho automotriz de SIKAIDA es un sistema de matriz grande y de alta precisión compuesto por múltiples componentes, capaz de satisfacer las necesidades de conformado del panel lateral derecho (panel exterior, panel interior, nervaduras de refuerzo, etc.). Como proveedor profesional, SIKAIDA controla estrictamente la calidad para garantizar la producción estable de piezas de paneles laterales de alta calidad, respaldando una producción eficiente para los fabricantes de automóviles.

Detalles del producto

1. Estructura compleja y a gran escala

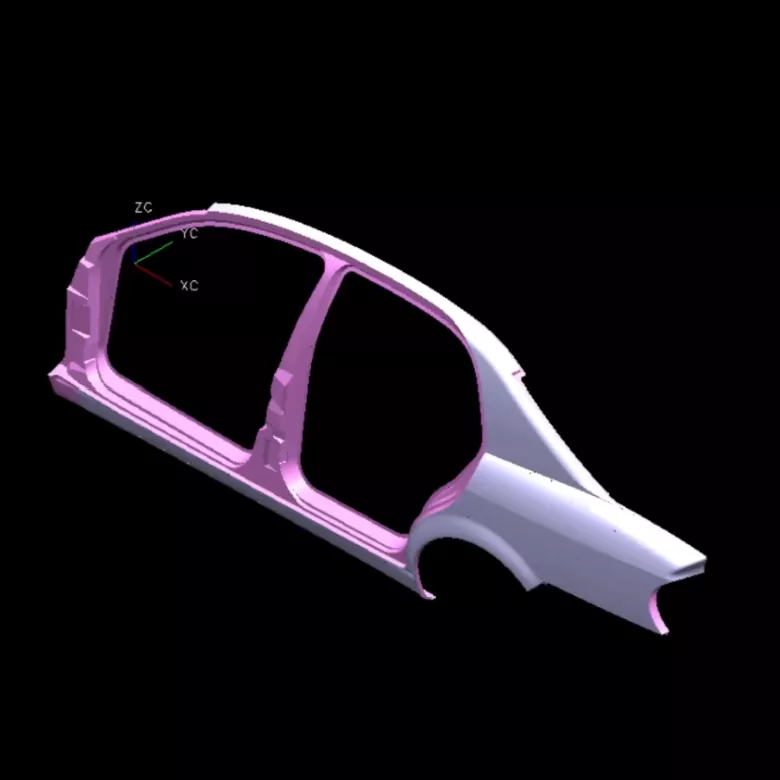

El troquel de estampación del panel lateral derecho del automóvil tiene un tamaño enorme (más de 1,5 metros de largo y más de 0,8 metros de ancho) con una forma compleja, capaz de formar elementos clave como ventanas de puertas, posiciones de montaje de espejos retrovisores y nervaduras de refuerzo.

2. Requisitos de alta precisión y alta calidad

Diseñado para piezas con apariencia de panel lateral, la superficie del molde está libre de defectos, con una precisión dimensional de ±0,05 mm, un acabado superficial similar a un espejo (Ra≤0,4μm) y bordes lisos y sin rebabas.

3. Procesos de formación complejos

Al integrar procesos avanzados como embutición profunda, recorte y punzonado, bridado, prensado de nervaduras de refuerzo y conformado continuo de múltiples estaciones, completa de manera eficiente el conformado de piezas complejas.

4. Sistema de ajuste y guía de precisión

Equipado con pilares y casquillos guía de alta precisión, anillos de presión ajustables, deslizadores de levas móviles y un sistema hidráulico/resorte de nitrógeno, lo que garantiza precisión y estabilidad del estampado.

5. Sistema avanzado de refrigeración y lubricación

Con sistemas de refrigeración por agua circulante, lubricación automática y purga de aire comprimido, es adecuado para estampado a alta velocidad, prolonga la vida útil del molde y garantiza una producción estable.

Características y aplicaciones del producto

1. Moldeo Integral: El moldeado de una pieza reduce la soldadura y mejora la eficiencia;

2. Producción de alta eficiencia: Adaptable a la automatización de alta velocidad, tiempo de ciclo de 15 a 20 segundos;

3. Alta utilización de materiales: diseño optimizado, tasa de utilización ≥85%;

4. Buena consistencia: las piezas estampadas tienen una calidad estable y una fuerte intercambiabilidad;

5. Gran adaptabilidad: los componentes reemplazables pueden adaptarse a diferentes modelos de vehículos, lo que reduce los costos.

Introducción al proceso de fabricación

1. Análisis de productos y diseño de procesos: el troquel de estampado para panel lateral derecho automotriz utiliza software CAE para analizar la conformabilidad del estampado, optimizar el proceso y determinar la solución de estampado óptima.

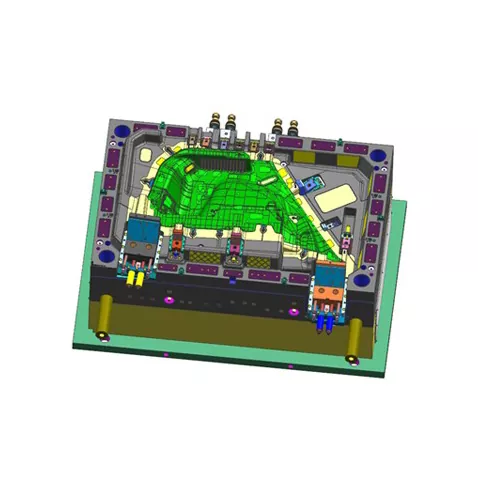

2. Diseño de moldes: diseño 3D completo utilizando UG y CATIA para mejorar los mecanismos centrales como la guía y el enfriamiento.

3. Selección de materiales: La base del molde utiliza acero 45 y las piezas de trabajo utilizan aceros para herramientas como Cr12MoV, con áreas de alto desgaste reforzadas.

4. Proceso de mecanizado de precisión: el mecanizado de desbaste, el mecanizado de acabado (CNC, corte de alambre) y el tratamiento de superficies (templado, pulido, nitruración) garantizan la precisión del molde y la resistencia al desgaste.

5. Ensamblaje y depuración Después del ensamblaje de precisión, el troquel se prueba en la máquina, se ajustan los parámetros y la producción de prueba por lotes verifica la estabilidad del troquel.

La matriz de estampado de panel lateral derecho automotriz SIKAIDA es una pieza central del equipo en la fabricación de automóviles. Su ciclo de desarrollo es de 8 a 15 meses y su costo es alto, lo que lo convierte en un indicador clave de la fortaleza de una empresa. Nuestra fábrica en China tiene plena capacidad de producción y continuará innovando, brindando soluciones de troqueles de alta calidad a clientes globales para beneficio mutuo.

Preguntas frecuentes

P1: ¿Qué materiales se utilizan normalmente para el troquel de estampado del panel lateral derecho del automóvil?

R1: La base del troquel comúnmente usa acero estructural al carbono estándar (como el acero 45), mientras que las piezas de trabajo usan acero para herramientas con alto contenido de carbono y cromo (como Cr12MoV, DC53). Las áreas de alto desgaste pueden usar carburo cementado o someterse a un tratamiento de fortalecimiento de la superficie.

P2: ¿Cuánto dura el ciclo de producción de una matriz de estampado del panel lateral derecho de un automóvil?

A2: El troquel de estampado del panel lateral derecho del automóvil es la culminación de tecnología, experiencia y artesanía. Su ciclo de desarrollo es largo (generalmente de 8 a 15 meses) y su costo es alto (alcanzando entre millones y decenas de millones de RMB), lo que lo convierte en un indicador clave de la fortaleza integral de una empresa de troqueles. A medida que la industria automotriz avance hacia nuevas energías, la inteligencia y el aligeramiento, los requisitos técnicos para sus moldes seguirán aumentando.
