Troquel de estampado de guardabarros izquierdo automotriz

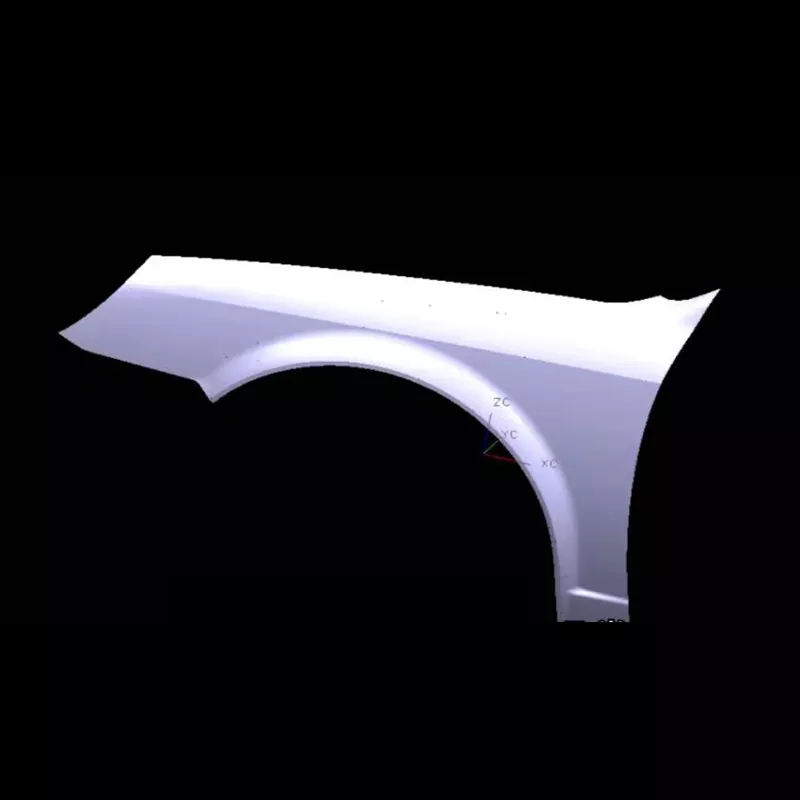

El troquel para estampado de guardabarros izquierdo automotriz de SIKAIDA es un troquel grande y de alta precisión que se utiliza para estampar paneles de guardabarros izquierdo, lo que requiere la formación de superficies curvas complejas y bandas de borde. Como fabricante líder de troqueles de estampado para automóviles en China, SIKAIDA posee una amplia experiencia en I+D y fabricación, tecnología de productos líder y proporciona soluciones de troqueles confiables a los fabricantes de automóviles globales.

Detalles del producto

1. Estructura grande y compleja

Esta matriz de estampado para guardabarros izquierdo automotriz es de gran tamaño (más de 800 mm de largo y más de 500 mm de ancho), con superficies complejas que requieren la formación de varias superficies curvas y características de bandas de borde, lo que exige una precisión extremadamente alta. SIKAIDA, con su avanzada tecnología de diseño y procesamiento, puede adaptarse perfectamente a las necesidades de estilo de varios modelos de vehículos.

2. Requisitos de alta precisión y alto brillo

El guardabarros izquierdo es una superficie expuesta y debe estar libre de defectos superficiales; por lo tanto, la rugosidad de la superficie del troquel debe estar por debajo de Ra0,4. SIKAIDA controla estrictamente cada etapa de producción para garantizar la precisión del troquel y la calidad de apariencia de las piezas estampadas.

3. Proceso de formación complejo

El troquel de estampado para guardabarros izquierdo automotriz integra múltiples procesos, como embutición, recorte y punzonado, y es compatible con procesos de embutición e hidroconformado de una sola etapa. SIKAIDA optimiza el diseño del proceso para reducir efectivamente los costos y aumentar la eficiencia.

4. Sistema de formación complejo

Para el ángulo negativo y la estructura socavada del guardabarros izquierdo, el troquel está equipado con mecanismos complejos como deslizadores y cuñas, combinados con un cordón de tracción razonable y un sistema de ventilación para evitar defectos de formación y mejorar la tasa de rendimiento.

5. Sistema de posicionamiento y guiado de precisión

Los componentes guía de alta precisión garantizan una alineación precisa de los troqueles superior e inferior, y un sofisticado dispositivo de posicionamiento garantiza un posicionamiento preciso de la chapa, mejorando la precisión del estampado y la vida útil del troquel.

Características y aplicaciones del producto

Esta matriz de estampado de guardabarros izquierdo para automóviles es adecuada para la producción de varios guardabarros izquierdos para automóviles, produciendo formas aerodinámicamente aerodinámicas. Es compatible con diversos materiales como acero y aleaciones de aluminio. Como proveedor profesional, SIKAIDA ofrece servicios personalizados para satisfacer las necesidades de diferentes modelos de vehículos.

Introducción al proceso de fabricación

1. Análisis de producto y simulación CAE

La simulación CAE se realiza utilizando software como AutoForm para predecir y resolver defectos como grietas y arrugas, garantizando la calidad del diseño y la fabricación del molde.

2. Diseño de moldes

El diseño 3D completo se realiza utilizando el software UG y CATIA para refinar los detalles de los componentes, garantizando una estructura de molde razonable y un funcionamiento confiable.

3. Selección de materiales

La base del troquel de estampado del guardabarros izquierdo del automóvil está hecha de aceros de alta calidad, como el acero 45 y el 42CrMo, mientras que las piezas de trabajo utilizan aceros especiales como el Cr12MoV, lo que garantiza una alta dureza y una alta resistencia al desgaste, adecuados para el estampado de alta intensidad a largo plazo.

4. Mecanizado de precisión

Los procesos de mecanizado especializados que incluyen desbaste, acabado CNC de alta velocidad, corte de alambre y pulido fino, combinados con enfriamiento y revenido (dureza HRC48-52), cumplen con los requisitos de precisión y rugosidad de la superficie.

5. Montaje y depuración (moldeo de prueba T0)

Después del montaje, el molde se prueba en la máquina. Los parámetros del proceso se ajustan repetidamente y el molde se optimiza para garantizar que las piezas estampadas estén calificadas y que el molde pueda producirse en masa directamente.

Tendencias de desarrollo:

1. Moldura integrada ultraligera

El guardabarros izquierdo se está desarrollando hacia tamaños más grandes y diseños integrados. SIKAIDA utiliza procesos avanzados, como el conformado en caliente, para desarrollar moldes adecuados para requisitos de alta resistencia y ligereza.

2. Inteligenteización y Digitalización

Los sensores están integrados en la matriz de estampado del guardabarros izquierdo del automóvil para un monitoreo en tiempo real. Combinado con la tecnología de gemelo digital, se logra la depuración virtual, acortando el ciclo de desarrollo y mejorando la tasa de éxito del moldeo de prueba.

3. Moldeo compuesto y de materiales múltiples

Adaptándose a nuevos materiales como las aleaciones de aluminio y la fibra de carbono, se desarrollan los correspondientes procesos y moldes de moldeado de compuestos para satisfacer las diversas demandas del mercado.

4. Aplicaciones de fabricación aditiva

La utilización de tecnología de impresión 3D para fabricar componentes de moldes complejos mejora el rendimiento del molde, acorta los ciclos de fabricación y resalta las ventajas de fabricar estructuras complejas.

La matriz de estampado para guardabarros izquierdo automotriz de SIKAIDA es un ejemplo típico de molde de panel de carrocería de automóvil. Su ciclo de desarrollo de 8 a 15 meses y su alto costo resaltan la fortaleza de la empresa. Como fabricante y proveedor profesional en China, SIKAIDA se mantendrá al día con las tendencias de la industria, optimizará continuamente sus productos y brindará soluciones de moldes de alta calidad a clientes globales.

Preguntas frecuentes

P1: ¿Qué materiales se utilizan normalmente en los troqueles de estampado del guardabarros izquierdo de los automóviles?

R1: La base del molde comúnmente utiliza acero estructural al carbono de alta calidad (como el acero 45) o acero estructural de aleación (como el 42CrMo). Las piezas de trabajo (perfiles, bordes cortantes) utilizan acero para herramientas con alto contenido de carbono y cromo (como Cr12MoV, SKD11) o acero pulvimetalúrgico (como CPM-D2) para garantizar una alta dureza, alta resistencia al desgaste y buena tenacidad.

P2: ¿Cuánto dura el ciclo de fabricación de los troqueles de estampado del guardabarros izquierdo del automóvil?

R2: El ciclo de desarrollo de troqueles de estampado para el guardabarros izquierdo de los automóviles es largo (generalmente de 8 a 15 meses) y el costo es alto (alcanzando millones a decenas de millones de RMB), lo que lo convierte en un punto de referencia clave para medir la fortaleza integral de las empresas fabricantes de troqueles. A medida que los automóviles avancen hacia la inteligencia, la electrificación y el aligeramiento, los requisitos técnicos para sus matrices seguirán aumentando.
