Troquel de estampado de panel interior de capó automotriz

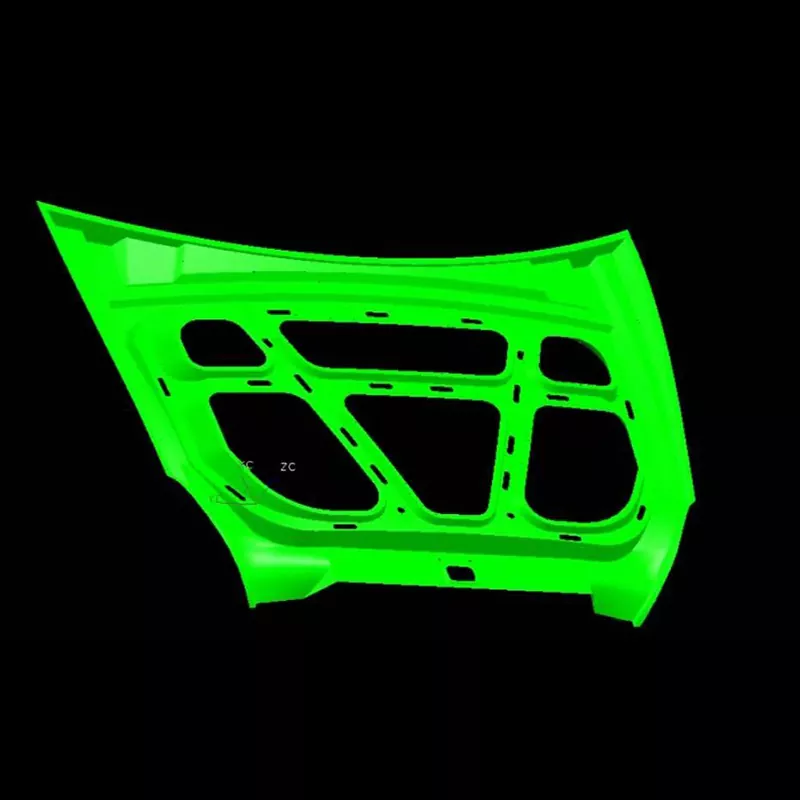

La matriz de estampado del panel interior del capó para automóviles SIKAIDA es un sistema de estampado grande y complejo diseñado específicamente para formar la estructura principal del panel interior del capó. No se trata de una matriz única, sino de un equipo completo que abarca múltiples procesos y garantiza la formación estable de componentes de carrocería grandes y de alta precisión.

Características principales del producto:

1. Gran tamaño y estructura compleja

Las dimensiones estándar de la matriz de estampado de panel interior de capó automotriz son >800 mm de largo y >600 mm de ancho, lo que requiere la formación de nervaduras de refuerzo, orificios de montaje y otras características. Incluye componentes centrales como troqueles superiores e inferiores, así como un sistema de guía, posicionamiento y descarga de precisión para garantizar un estampado estable y preciso.

2. Precisión ultraalta y alta calidad

Las piezas estampadas tienen tolerancias dimensionales controladas dentro de ±0,1 mm y están libres de defectos como grietas, arrugas y rayones. La matriz en sí se somete a un estricto control de fabricación, precisión de guía y distribución de presión, cumpliendo con los estándares de calidad de los componentes de apariencia relacionados.

3. Proceso de moldeo integrado avanzado

La integración de múltiples procesos, como la embutición profunda y el conformado, logra un moldeo único, controlando con precisión el flujo de material y la compensación de la recuperación elástica. La simulación CAE se utiliza para predecir problemas, asegurando un estampado estable y confiable.

4. Sistema de matriz de servicio pesado

La matriz de estampado de paneles interiores de capós de automóviles pesa decenas de toneladas y requiere equipos de presión a gran escala de más de 2000 toneladas. Está equipado con pilares guía de alta precisión, manguitos guía y otros componentes, adecuados para una producción en masa de alta intensidad y a largo plazo.

5. Tratamiento superficial de alta calidad

La superficie del molde está pulida como espejo (Ra≤0,4μm). La dureza de la superficie y los parámetros de recubrimiento se optimizan para diferentes materiales para garantizar la resistencia al desgaste y una calidad de la superficie estable.

Proceso de fabricación

1. Análisis de productos y diseño de procesos

El troquel de estampado del panel interior del capó del automóvil utiliza software CAE como AutoForm y Dynaform para analizar la formabilidad del estampado, predecir defectos, optimizar procesos y determinar parámetros de estampado razonables, sentando las bases para la fabricación.

2. Diseño de moldes

El diseño 3D completo se realiza utilizando UG y CATIA para refinar la estructura de cada componente, asegurando que la resistencia, rigidez y precisión del molde cumplan con los requisitos de producción.

3. Selección de materiales

El cuerpo del troquel de estampado del panel interior del capó del automóvil está hecho de acero 45 y 42CrMo, mientras que los perfiles y las piezas clave utilizan acero para herramientas como Cr12MoV (HRC48-52 después del tratamiento térmico). Para los pilares guía y los casquillos se utiliza acero resistente al desgaste.

5. Mecanizado de precisión

El mecanizado de desbaste y el mecanizado de precisión CNC de alta velocidad (precisión de superficie ±0,01 mm), combinados con corte de alambre, electroerosión y otros procesos de mecanizado especiales, así como tratamiento térmico y tratamiento de superficie, garantizan que el rendimiento del molde cumpla con los estándares.

6. Montaje y moldeado de prueba T0

Después del montaje, el molde se prueba en una prensa. Los parámetros se ajustan repetidamente, se inspeccionan muestras y el molde se modifica y optimiza hasta que todos los indicadores del producto cumplen con los estándares.

Aplicación del producto

La matriz de estampado de paneles interiores de capó para automóviles SIKAIDA se utiliza ampliamente en la fabricación de paneles interiores de capó para automóviles de pasajeros y vehículos comerciales, formando de manera eficiente piezas complejas de superficies curvas y respaldando el funcionamiento eficiente y estable de las líneas de producción de carrocerías de los fabricantes de automóviles.

Tendencias de desarrollo:

1. Moldura integrada ultragrande

 La tendencia hacia paneles interiores de capó integrados aumenta los requisitos de tonelaje y tamaño del molde. El uso generalizado de prensas con capacidades de 2000 toneladas o más aumenta la complejidad del diseño y la fabricación.

2. Adaptación de materiales ligeros

La expansión de las aplicaciones de acero de alta resistencia y aleaciones de aluminio requiere ajustes en los parámetros de diseño del molde, lo que plantea nuevos desafíos a la tecnología de fabricación.

3. Fabricación inteligente y digitalización

Aprovechando la simulación CAE, las máquinas herramienta CNC y las tecnologías de gemelos digitales, logramos una gestión digital del ciclo de vida completo de los moldes, mejorando la precisión y la eficiencia.

4. Cambio rápido de molde y producción automatizada

Optimizamos las funciones rápidas de posicionamiento y bloqueo de los moldes, integrándolas con líneas de producción automatizadas para satisfacer las necesidades de producción de lotes pequeños y de múltiples variedades.

El troquel de estampado de panel interior de capó automotriz SIKAIDA integra tecnologías de múltiples campos, lo que representa el nivel avanzado de troqueles de estampado. Con un ciclo de desarrollo de 8 a 15 meses y altos costos, es un importante punto de referencia de fortaleza corporativa. Continuará actualizándose junto con el aligeramiento y el desarrollo inteligente de la industria automotriz, brindando apoyo para el desarrollo de alta calidad de la industria automotriz global.
