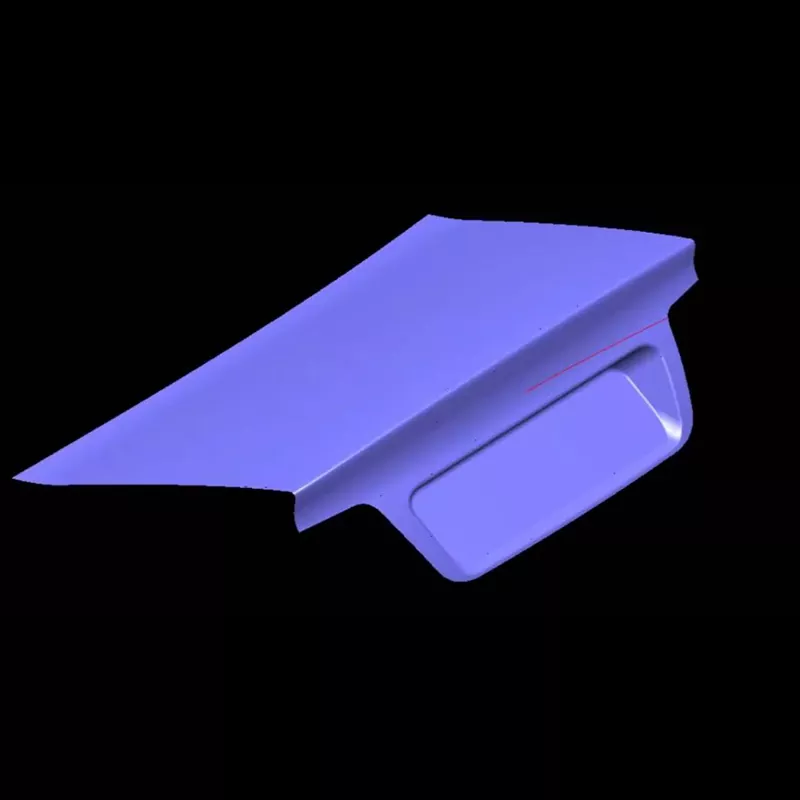

Troquel de estampado del panel exterior de la tapa del maletero automotriz

La matriz de estampado de panel exterior de tapa de maletero automotriz SIKAIDA es un equipo grande y de alta precisión diseñado específicamente para producir componentes metálicos de panel exterior de tapa de maletero. Utilizando materiales como acero laminado en frío y aleaciones de aluminio, forma superficies curvas complejas mediante procesos de estampado avanzados, integrando tecnologías multidisciplinarias y mostrando las capacidades de fabricación profesional de SIKAIDA.

Características principales del producto:

1. Conformación de superficies curvas grandes: Adecuado para paneles exteriores complejos de tapa de baúl de doble curvatura que superan los 800 mm × 600 mm de tamaño, formados en un solo proceso de estampado, con control preciso de la curvatura y margen de flujo de material para evitar defectos como grietas y arrugas.

2. Requisitos de alta precisión y alto brillo: Las superficies logran un pulido similar a un espejo (Ra≤0,4μm), sin rayones ni abolladuras; El control estricto de los parámetros de estampado garantiza un acabado superficial impecable y cumple con los estándares de apariencia de grado automotriz.

3. Adaptabilidad a estructuras geométricas complejas: Nuestro troquel de estampado para paneles exteriores de tapas de maleteros de automóviles se adapta a diversas características geométricas de los paneles exteriores de los maleteros, con superficies suplementarias de proceso optimizadas, nervaduras de tracción y sistemas de ventilación para garantizar una formación uniforme en todas las piezas.

4. Sistema de guiado y equilibrio de precisión: Equipado con un dispositivo de guiado y equilibrio de alta precisión, la coaxialidad de los troqueles superior e inferior es ≤0,02 mm, lo que garantiza una holgura de estampado uniforme y evita rebabas y delgadez excesiva localizada en las piezas.

5. Sistema avanzado de lubricación y desmoldeo: un sistema de lubricación centralizado reduce la fricción y el desgaste; Los mecanismos de desmoldeo neumáticos e hidráulicos garantizan un desmolde suave sin deformaciones ni rayones.

Escenarios de aplicación del producto

Adecuado para la fabricación de tapas de maletero para vehículos de pasajeros como sedanes, SUV y monovolúmenes. Dividido en tres categorías según el tipo de vehículo:

1. Economía: se centra en el costo, la estructura simplificada y la idoneidad para la producción en masa.

2. Gama media a alta: busca una apariencia exquisita, equipada con un sistema de formado y pulido de alta precisión.

3. New Energy: Diseño liviano, adecuado para procesar nuevos materiales como aleaciones de aluminio.

Proceso de fabricación

1. Análisis de productos y simulación de procesos

La matriz de estampado del panel exterior de la tapa del maletero del automóvil utiliza análisis de simulación de software profesional para predecir defectos de formación, optimizar procesos y estructuras de moldes, y garantizar la racionalidad del diseño.

2. Diseño de moldes

Todo el proceso de diseño se completa utilizando software de diseño 3D, teniendo en cuenta el procesamiento, el montaje y el mantenimiento, y generando dibujos completos y una lista de BOM.

3. Selección de materiales

- Base del molde: acero 45# o 42CrMo, tratado térmicamente para garantizar resistencia y dureza.

- Piezas de trabajo: Cr12MoV, SKD11 y otros aceros para herramientas, con una dureza de HRC48-52 después del tratamiento térmico, que ofrece una excelente resistencia al desgaste.

- Pilares guía y casquillos: Acero para rodamientos o acero al cromo con alto contenido de carbono, asegurando una alta dureza y alta resistencia al desgaste.

4. Mecanizado de precisión

El mecanizado de desbaste permite un margen de mecanizado de acabado; El mecanizado de acabado garantiza precisión y acabado superficial. Las superficies están pulidas y cromadas duras para garantizar un acabado de espejo y resistencia al desgaste.

5. Montaje y depuración (moldeo de prueba T0)

Ensamble piezas estándar y pruebe el sellado. Realice un estampado de prueba para verificar la precisión y la estabilidad. Optimice los parámetros y ajuste el molde para garantizar que la pieza terminada cumpla con los estándares.

Tendencias de desarrollo

Adaptarse a materiales livianos, promover la fabricación inteligente y digital, lograr un moldeado integrado de precisión, aplicar tecnología de fabricación aditiva y practicar conceptos de fabricación ecológica.

Preguntas frecuentes

P1: ¿Qué materiales se utilizan normalmente en el troquel de estampado del panel exterior de la tapa del maletero del automóvil?

A1: La base del molde comúnmente utiliza acero estructural al carbono o acero estructural de aleación como acero 45# y 42CrMo. La superficie de trabajo utiliza acero para herramientas con alto contenido de carbono y cromo, como Cr12MoV y SKD11. Los pilares guía y los casquillos están hechos de acero para cojinetes o acero al cromo con alto contenido de carbono. Todos los materiales deben someterse a un tratamiento térmico adecuado para lograr la dureza, resistencia y resistencia al desgaste requeridas.

P2: ¿Cuánto dura el ciclo de producción del troquel de estampado del panel exterior de la tapa del maletero del automóvil?

R2: El ciclo de desarrollo de troqueles de estampado para paneles exteriores de maleteros de automóviles suele ser de 8 a 15 meses, según la complejidad del producto, los requisitos técnicos y las necesidades del cliente. La fase de diseño requiere de 2 a 3 meses, la fase de fabricación requiere de 4 a 6 meses y la fase de ensamblaje, depuración y moldeo de prueba requiere de 2 a 3 meses. Todo el proceso requiere múltiples rondas de optimización iterativa para cumplir con los requisitos de producción en masa.

P3: ¿Cómo garantizar la calidad de la apariencia del panel exterior del maletero?

R3: Garantizar la calidad de la apariencia requiere control en múltiples etapas: primero, la superficie del troquel debe cumplir con los estándares de pulido a nivel de espejo (Ra≤0,4μm); en segundo lugar, la lubricación, la fuerza del portapiezas y la fuerza de estampado deben controlarse estrictamente durante el proceso de estampado; tercero, es necesaria una selección adecuada del material para evitar defectos superficiales; y cuarto, se requiere un método de desmoldeo razonable para evitar rayones. Además, son necesarios tratamientos superficiales como cromado duro y pintura para mejorar la calidad de la apariencia y la resistencia a la corrosión.
