Troquel de estampado del panel lateral izquierdo automotriz

El troquel de estampado de panel lateral izquierdo automotriz SIKAIDA es un sistema de herramientas de estampado complejo, grande y de alta precisión desarrollado por SIKAIDA para estampar el panel lateral integral izquierdo de láminas de acero o aluminio. No se trata de un único troquel, sino de un sistema integrado completo que incluye componentes clave como troqueles de corte, troqueles de embutición, troqueles de recorte y troqueles de brida. El nivel de fabricación de este producto representa directamente el más alto estándar de troqueles para estampado de paneles de carrocerías de automóviles y es un símbolo central de la fortaleza integral de SIKAIDA como proveedor profesional en la industria de troqueles.

Características detalladas del producto

1. Gran tamaño y estructura compleja

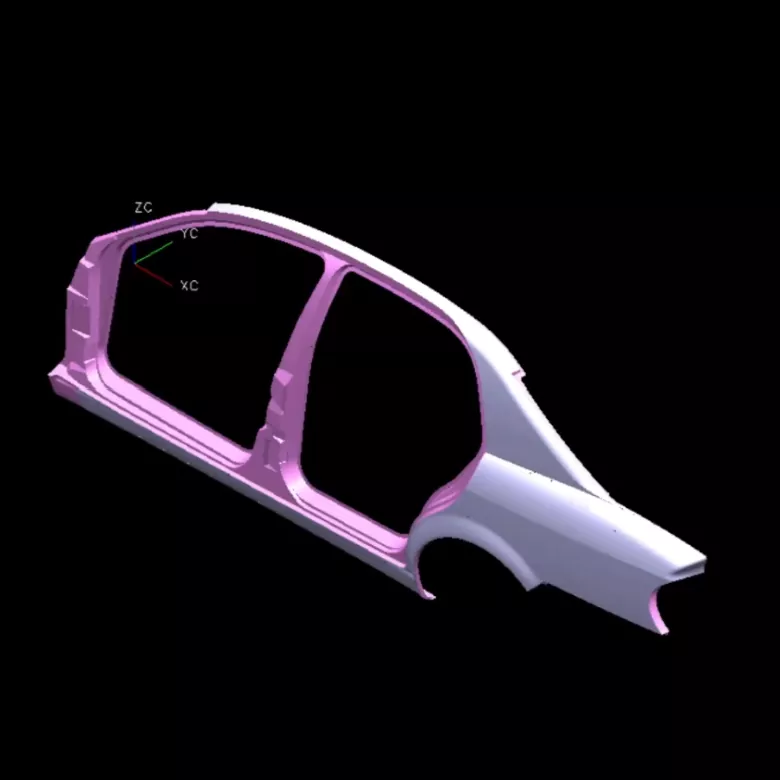

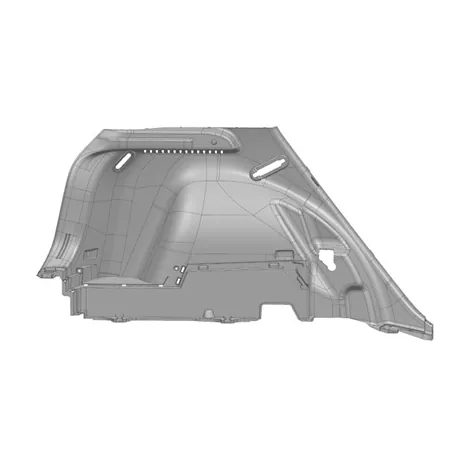

El panel lateral izquierdo de un automóvil es de gran tamaño (normalmente más de 1,5 metros de largo y de 0,8 a 1 metro de ancho), con una forma compleja, que incluye rasgos embutidos profundos, curvaturas complejas, aberturas de ventanas y líneas características. El troquel de estampado para panel lateral izquierdo automotriz de SIKAIDA puede formar con precisión los orificios de montaje, las nervaduras de refuerzo y los detalles de reborde en el panel lateral. A través del análisis de simulación profesional y la optimización de la estructura del molde, se garantiza una distribución razonable de la tensión y una conformación estable.

2. Requisitos de alta precisión y alta calidad

Como componente exterior importante de un automóvil, el panel lateral izquierdo debe estar libre de rayones, arrugas, abolladuras y otros defectos. SIKAIDA controla estrictamente la calidad, con requisitos estrictos para el acabado de la superficie del molde y la distribución de presión. Las superficies de formación de llaves se pulen finamente hasta obtener un acabado de espejo, lo que evita eficazmente los defectos superficiales causados ​​por la fricción entre la lámina de metal y el molde durante el estampado.

3. Conformado integrado multiproceso

El estampado del panel lateral izquierdo requiere la realización continua de múltiples procesos, incluidos el corte, el embutido, el recorte y el rebordeado. El troquel de estampado de panel lateral izquierdo automotriz de SIKAIDA funciona a la perfección con líneas de producción automatizadas modernas, empleando tecnología de transferencia robótica para lograr un estampado continuo en múltiples estaciones. Esto equilibra la eficiencia de la producción con una calidad constante del producto, y el diseño científico del proceso acorta los ciclos de producción y reduce los costos.

4. Sistema complejo de guía y equilibrio

Para abordar las formas complejas y las grandes dimensiones de los paneles laterales, el troquel está equipado con un sistema de guía de alta precisión (pilares guía, manguitos guía, placas guía laterales) para garantizar un cierre preciso de los troqueles superior e inferior. Un sistema de equilibrio integral (resortes de nitrógeno, bloques de equilibrio mecánico) garantiza un estampado estable y seguro, lo que prolonga la vida útil del troquel.

5. Sistema avanzado de lubricación y ventilación

El troquel cuenta con un complejo sistema de lubricación automática que aplica lubricante automáticamente durante el estampado, lo que reduce la fricción entre la chapa y el troquel y mejora la calidad del conformado. Los troqueles de embutición grandes están equipados con un sistema de ventilación multipunto para evitar arrugas, abolladuras y otros defectos de formación causados ​​por el aire atrapado.

Características y aplicaciones del producto

La matriz de estampado de panel lateral izquierdo automotriz SIKAIDA se utiliza principalmente en la fabricación de paneles laterales para vehículos de pasajeros como sedanes, SUV y MPV. También se puede utilizar en la producción de paneles laterales de cabinas y otros revestimientos para vehículos comerciales. Los moldes están hechos de acero de aleación de alta resistencia, con superficies clave sometidas a tratamiento térmico y pulido de precisión, lo que da como resultado una alta resistencia al desgaste, alta precisión y una larga vida útil. Como fábrica profesional con amplia experiencia en producción, SIKAIDA puede personalizar soluciones de moldes según los diferentes modelos de vehículos y las necesidades del cliente, satisfaciendo los diversos requisitos de producción de la industria automotriz.

Introducción al proceso de fabricación

1. Análisis de producto y simulación CAE

Antes del diseño del molde, SIKAIDA utiliza software de simulación de estampado profesional como AutoForm y Dynaform para predecir la formabilidad, la tensión y la recuperación elástica de los paneles laterales, identificando riesgos de calidad de antemano, optimizando las soluciones de proceso y las estructuras de los moldes, y reduciendo los costos de prueba y modificación.

2. Diseño de moldes

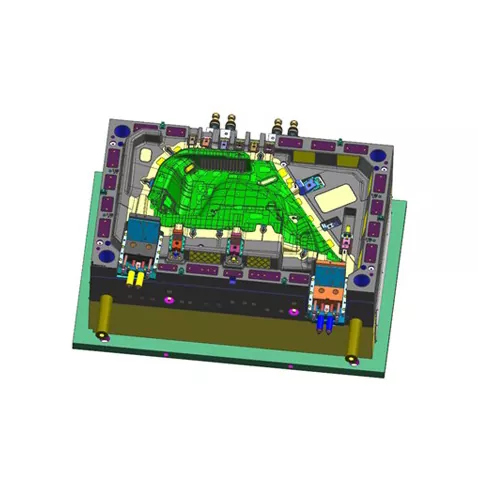

Se utiliza software de diseño 3D avanzado, como UG y CATIA, para completar el diseño 3D completo de todos los componentes, incluido el molde superior, el molde inferior y el anillo de presión. Factores como el espesor de la chapa y la compensación de la recuperación elástica se consideran plenamente para garantizar la precisión y estabilidad del molde. El esquema de diseño es revisado y confirmado por ingenieros profesionales.

3. Selección de materiales

El sustrato del troquel de estampado del panel lateral izquierdo del automóvil utiliza acero estructural al carbono de alta calidad (como el acero 45) o acero estructural de aleación (como 42CrMo) para garantizar dureza y rigidez. Las piezas de trabajo (perfiles, bordes cortantes) utilizan acero para herramientas con alto contenido de carbono y cromo (como Cr12MoV, SKD11) o acero pulvimetalúrgico para garantizar una alta dureza, una alta resistencia al desgaste y una mayor vida útil del molde.

4. Mecanizado de precisión

- Mecanizado de desbaste: El mecanizado inicial se realiza utilizando una fresadora de pórtico grande o un centro de mecanizado de pórtico CNC, con margen para el acabado.

- Mecanizado de acabado: el mecanizado de precisión de perfiles y bordes de corte en el centro de mecanizado CNC de alta velocidad garantiza la precisión dimensional y la rugosidad de la superficie.

- Mecanizado Especial: El mecanizado por descarga eléctrica (EDM) se utiliza para procesar perfiles y esquinas complejos; La electroerosión por hilo se utiliza para mecanizar agujeros y contornos de precisión; El enfriamiento y el revenido se realizan para lograr una dureza de 48-52 HRC.

- Tratamiento Superficial: Se aplica cromado duro o nitruración a los perfiles para mejorar la dureza y la resistencia al desgaste, mientras que también se realiza prevención de oxidación y desengrase.

5. Montaje y depuración (molde de prueba T0)

Todos los componentes se ensamblan en un molde completo, instalado en el equipo de estampado para el moldeo de prueba. Los técnicos profesionales ajustan repetidamente los parámetros del proceso, como la presión y la carrera, hasta que se produce una pieza calificada. Después de la inspección de la primera pieza y la confirmación de las mediciones dimensionales, se entrega al cliente.

Tendencias de desarrollo

1. Moldura integrada ultragrande

Los paneles laterales de los automóviles se están desarrollando hacia estructuras integradas más grandes, que requieren un mayor tonelaje de molde (hasta 2000 toneladas y más) y estabilidad dimensional. SIKAIDA optimiza continuamente la tecnología de diseño y procesamiento, lo que permite el desarrollo de troqueles de estampado de paneles laterales integrados ultragrandes para satisfacer las necesidades de vehículos de nueva energía y modelos de próxima generación.

2. Aplicación de material liviano

Con el desarrollo del aligeramiento del peso de los automóviles, se utilizan ampliamente nuevos materiales como el acero de alta resistencia y las aleaciones de aluminio. SIKAIDA optimiza la estructura del molde y la tecnología de tratamiento de superficies para adaptarse a las características de formación de nuevos materiales (por ejemplo, las matrices de trefilado de aleación de aluminio están equipadas con recubrimientos especiales y sistemas de lubricación).

3. Fabricación inteligente y digitalización

Los sensores de presión y temperatura están integrados en el molde para monitorear los parámetros de estampado en tiempo real, lo que permite el mantenimiento predictivo y la optimización del proceso. Combinado con la tecnología de gemelo digital para la depuración virtual, el ciclo de desarrollo se puede acortar entre un 20 y un 30 %, mejorando la eficiencia de la I+D.

4. Automatización y cambio rápido de troqueles

Para las necesidades de producción de lotes pequeños y de variedades múltiples, el molde adopta una estructura de cambio rápido de matriz (sujeción rápida, posicionamiento automático), junto con robots automatizados y sistemas de inspección por visión, logrando un alto grado de automatización en la producción de estampado y mejorando la flexibilidad de la producción.

Preguntas frecuentes

P1: ¿Qué materiales se utilizan normalmente para el troquel de estampado del panel lateral izquierdo del automóvil?

R1: La base del molde comúnmente utiliza acero estructural al carbono de alta calidad (como el acero 45) o acero estructural de aleación (como el 42CrMo). Las piezas de trabajo (perfiles, bordes cortantes) utilizan acero para herramientas con alto contenido de carbono y cromo (como Cr12MoV, SKD11) o acero pulvimetalúrgico para garantizar una alta dureza (48-52 HRC) y una alta resistencia al desgaste. Algunos moldes de alta gama utilizan carburo cementado o tecnología de recubrimiento de superficies para mejorar la vida útil.

P2: ¿Cuánto dura el ciclo de fabricación de un molde de estampado del panel lateral izquierdo de un automóvil?

R2: El ciclo de fabricación de matrices de estampado para el panel lateral izquierdo de un automóvil suele oscilar entre 8 y 15 meses, dependiendo de factores como la complejidad de la pieza, los requisitos de precisión y la capacidad de producción. El ciclo de desarrollo de matrices de paneles laterales de superficie curva compleja puede exceder los 15 meses, mientras que las matrices de estructura simple se pueden completar en un plazo de 8 a 10 meses. Todo el proceso, desde el diseño y el procesamiento hasta el montaje y la depuración, requiere la colaboración entre varios departamentos.
