Troqueles de estampado para ensamblaje de suspensión delantera automotriz

Los troqueles de estampado para ensamblaje de suspensión delantera automotriz SIKAIDA están diseñados específicamente para la producción en masa y la fabricación de alta precisión de componentes estructurales de suspensión, cumpliendo con los requisitos de precisión dimensional, rigidez, vida útil y seguridad contra colisiones. Se utilizan ampliamente en varios tipos de vehículos, incluidos turismos, vehículos comerciales y vehículos eléctricos.

Características tecnológicas principales:

1. Formación de estructuras espaciales complejas

Control preciso del flujo de material tridimensional y el estiramiento en componentes de suspensión, con una precisión dimensional clave de ±0,05 mm y una precisión de posición espacial de ±0,1 mm. Al utilizar la tecnología de conformado progresivo de múltiples pasadas, se evita el adelgazamiento del material y la concentración de tensiones.

2. Diseño de carga de alta resistencia

Compatible con acero de alta resistencia y aleaciones ligeras, conformación de alta precisión de áreas de alta tensión y estructuras críticas, con rectitud ≤0,08 mm/m y paralelismo ≤0,12 mm. La tecnología profesional garantiza un rendimiento estable del material.

3. Tecnología de mecanizado de orificios de precisión

Integra múltiples procesos, completando la formación de orificios de alta precisión en una sola operación de estampado. Precisión del orificio ±0,03 mm y cilindricidad del diámetro del orificio ≤0,05 mm, confiando en un sistema de guía de alta precisión para garantizar la calidad del orificio.

4. Integración de soldadura multicomponente

Diseño modular de troqueles de estampado para ensamblaje de suspensión delantera automotriz con estructuras de soldadura reservadas, utilización de material ≥85%, adaptabilidad de cambio rápido de molde a la producción de múltiples vehículos y precisión de ensamblaje y resistencia estructural mejoradas mediante el control de la deformación de la soldadura.

5. Rendimiento dinámico y optimización de la seguridad

A través de una guía de alta precisión y monitoreo en tiempo real, con una precisión de superficie de ±0,02 mm, la distribución optimizada de la tensión extiende la vida útil y el diseño mejorado de absorción de energía mejora la seguridad en caso de colisión.

6. Control inteligente de procesos

Utilizando el software CAE para optimizar los parámetros, se emplea un sistema de control de tres bucles y dispositivos de monitoreo inteligentes para lograr un monitoreo en tiempo real del proceso de conformado, asegurando una calidad constante en la producción en masa.

Áreas de aplicación

Ampliamente utilizado en los sistemas de suspensión delantera de turismos, vehículos comerciales, SUV, vehículos eléctricos, coches de carreras de alto rendimiento, camiones y autobuses, adaptándose a las necesidades específicas de varios modelos de vehículos.

Proceso de fabricación

1. Diseño y simulación de productos

Utilizando la tecnología de simulación CAE, se realizan análisis de conformabilidad, cálculo de recuperación elástica y optimización dinámica para proporcionar soporte de datos para el diseño de moldes.

2. Diseño de la estructura del molde

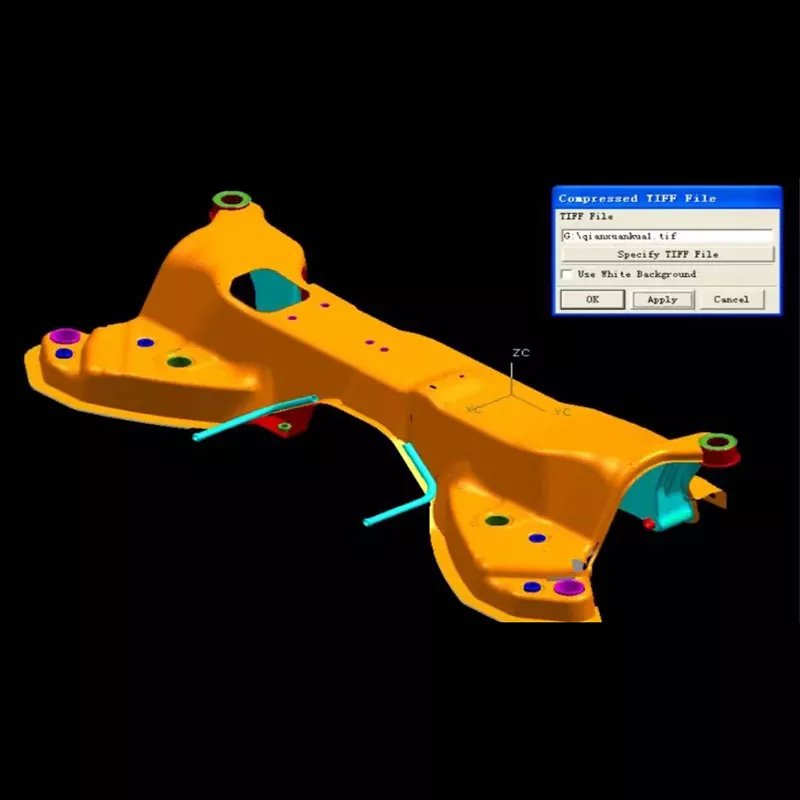

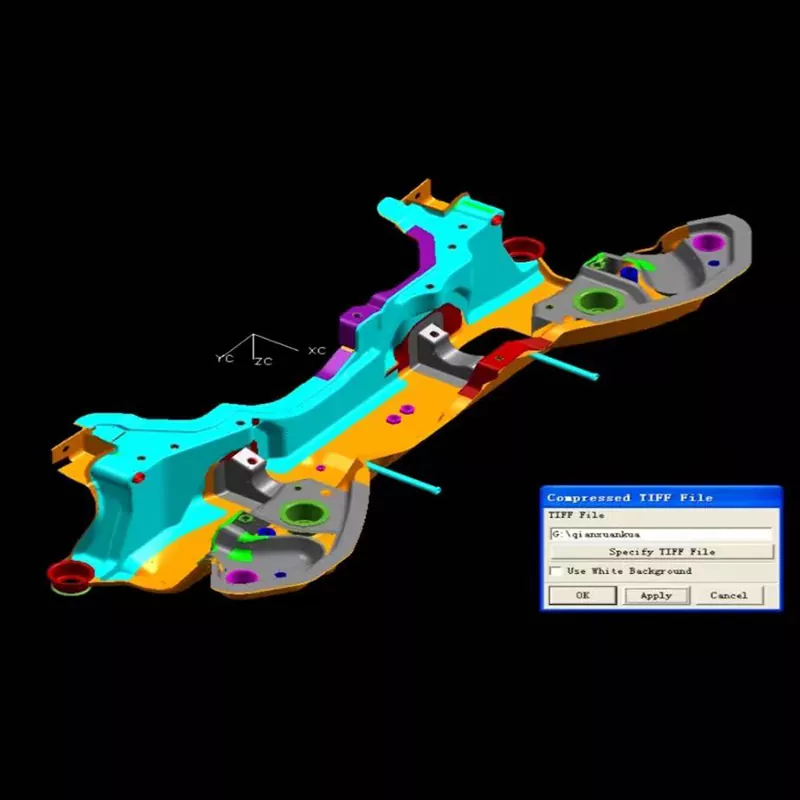

A través de un software profesional para diseño 3D completo, se adopta un concepto modular para adaptarse a líneas de producción automatizadas, facilitando la depuración y el mantenimiento del molde.

3. Selección de materiales

Las piezas de trabajo están hechas de acero para moldes de alta dureza y aleaciones especiales; los marcos de los moldes y las piezas estándar están fabricados de acero adecuado; y las superficies de la cavidad se someten a un tratamiento especial para reducir la fricción y la adherencia.

4. Proceso de mecanizado de precisión

Los troqueles de estampado para conjuntos de suspensión delantera de automóviles se someten a desbaste, acabado y tratamiento de superficie. El equipo especializado garantiza la precisión del mecanizado, logrando una rugosidad superficial de Ra0,2-0,4μm. Se refuerzan áreas clave.

5. Montaje y depuración

Después del ensamblaje de precisión, las piezas se someten a pruebas de presión y depuración. La inspección de la primera pieza y la producción de prueba por lotes optimizan los parámetros para garantizar una producción estable y confiabilidad del producto.

Tendencias de desarrollo

La industria se está desarrollando hacia cinco direcciones principales: integración liviana y de alta resistencia, optimización dinámica y de precisión, cambio rápido de moldes y producción flexible, depuración virtual digital y fabricación sustentable y ecológica, adaptándose a las tendencias de electrificación e inteligencia en la industria automotriz.

Preguntas frecuentes

P1: ¿Qué materiales se utilizan normalmente en los troqueles de estampado para conjuntos de suspensión delantera de automóviles?

A1: Las piezas de trabajo utilizan principalmente aceros para moldes de alta dureza como SKD11, Cr12MoV y DC53. Para piezas conformadas por embutición profunda y áreas de carga de alta tensión, se utiliza acero pulvimetalúrgico de alta velocidad o carburo cementado. La base del molde utiliza acero estructural como acero 45 y acero Q235, mientras que las piezas estándar como pilares guía y casquillos guía utilizan acero para cojinetes GCr15. Para la formación de superficies curvadas espaciales extremadamente exigentes, a veces se utilizan materiales de revestimiento cerámico o de diamante para garantizar la resistencia al desgaste y la vida útil del molde.

P2: ¿Cuánto dura el ciclo de producción de troqueles de estampado para ensamblaje de suspensión delantera para automóviles?

R2: Dependiendo de la complejidad y los requisitos de precisión del conjunto de suspensión delantera, el ciclo de producción suele ser de 18 a 26 semanas. Los moldes de conjunto de suspensión delantera estándar tardan aproximadamente 18 semanas, los moldes de estructura espacial compleja 22 semanas y los moldes de conjunto de suspensión delantera ultragrandes o livianos pueden requerir más de 26 semanas. El ciclo específico depende de la complejidad de la estructura de la suspensión delantera, la dificultad de la formación espacial y los requisitos de rendimiento dinámico.

P3: ¿Cuál es la vida útil del molde?

R3: En condiciones normales de uso y mantenimiento, la vida útil de los troqueles de estampado del conjunto de suspensión delantera puede alcanzar más de 250.000 ciclos. Mediante la selección de materiales de alta calidad, un tratamiento térmico adecuado y un mecanizado de precisión, la vida útil de algunas matrices puede alcanzar los 450.000 ciclos. Las áreas de alto desgaste, como las piezas de conformado embutidas, las superficies de soporte de alta tensión y los orificios de precisión, requieren mantenimiento y reemplazo regulares para garantizar la calidad del producto y la estabilidad del conformado.

P4: ¿Cómo garantizar la precisión y el rendimiento dinámico del conjunto de suspensión delantera?

R4: Al optimizar los parámetros del proceso de conformado a través del análisis CAE, adoptar un sistema de guía de alta precisión, controlar la recuperación elástica del material y la distribución del espesor, e inspeccionar y mantener regularmente la precisión del molde, la precisión dimensional del conjunto de suspensión delantera se puede controlar dentro de ±0,05 mm y la precisión de la superficie de contacto puede alcanzar ±0,02 mm. Al mismo tiempo, un diseño estructural razonable y procesos de tratamiento térmico garantizan que el conjunto de suspensión delantera tenga suficiente resistencia estructural y rendimiento dinámico.

P5: ¿Cuáles son los puntos de control clave en el proceso de fabricación de troqueles de estampado para conjuntos de suspensión delantera para automóviles?

A5: Los puntos de control clave en la fabricación de moldes para el conjunto de suspensión delantera incluyen: ① Mecanizado preciso de superficies espaciales complejas para garantizar la precisión geométrica; ② Calidad de formación de estructuras de soporte de alta resistencia para garantizar la posición y la resistencia; ③ Precisión de mecanizado de orificios de precisión para garantizar la calidad del ensamblaje; ④ Resistencia de estructuras integradas soldadas de múltiples componentes; ⑤ Procesos de tratamiento térmico para asegurar dureza y tenacidad. Cada punto de control requiere una rigurosa inspección de calidad y control de procesos, especialmente para el control preciso de la formación de estructuras espaciales complejas y áreas de carga de alta resistencia.
