Troquel de estampado del panel exterior de la puerta delantera izquierda del automóvil

La matriz de estampado del panel exterior de la puerta delantera izquierda del automóvil SIKAIDA es un sistema de molde de alta precisión a gran escala diseñado específicamente para estampar y formar el panel exterior de la puerta delantera izquierda. Su nivel de fabricación es un punto de referencia fundamental para las matrices de estampado para automóviles. Este sistema integrado está mecanizado con precisión, logrando una formación precisa del panel exterior a través de múltiples procesos. Se pueden proporcionar soluciones personalizadas a las fábricas según los requisitos del modelo de vehículo.

Características detalladas del producto

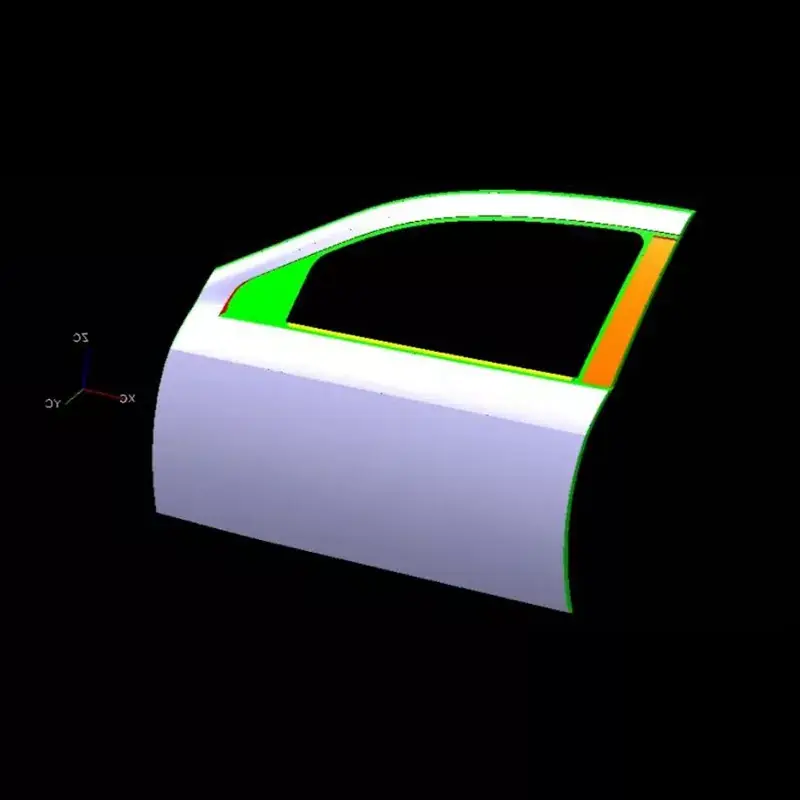

1. Estructura grande y compleja: El panel exterior de la puerta delantera izquierda mide más de 1,5 metros y tiene una forma compleja. Los moldes SIKAIDA deben formar con precisión diversas estructuras complejas. A través de la optimización de la simulación CAE, se garantiza un conformado estable y precisión.

2. Requisitos de alta precisión y alto brillo: La superficie del panel exterior de la puerta delantera izquierda debe estar libre de defectos. El troquel de estampado para panel exterior de puerta delantera izquierda automotriz SIKAIDA logra una precisión de pulido a nivel de espejo (valor Ra ≤ 0,4 μm), empleando materiales de alta resistencia para evitar la deformación del estampado y garantizar la precisión de la pieza.

3. Moldeo integrado multiproceso: Utilizando un proceso de moldeo continuo multiproceso, el troquel de estampado de panel exterior de puerta delantera izquierda automotriz SIKAIDA integra sistemas de guía y descarga, lo que garantiza conexiones precisas del proceso, mejora la eficiencia y reduce los defectos.

4. Sistema de guía y equilibrio de precisión: para abordar los problemas de deformación y recuperación elástica durante el estampado, el molde está equipado con un sistema de guía y equilibrio de alta precisión para garantizar una tensión uniforme y mejorar el rendimiento del producto.

5. Sistema complejo de enfriamiento y escape: Los canales de agua de enfriamiento conformados incorporados controlan la temperatura del moldeo, mientras que un sistema de escape evita el estancamiento del aire, asegurando la calidad del moldeo.

Características y aplicaciones del producto

Este molde es adecuado para la fabricación de paneles exteriores para vehículos de pasajeros como sedanes y SUV, produciendo paneles exteriores que cumplen con los requisitos aerodinámicos y de ensamblaje. Como fabricante profesional en China, la matriz de estampado de panel exterior de puerta delantera izquierda para automóviles SIKAIDA ha obtenido el reconocimiento de los clientes tanto a nivel nacional como internacional.

Introducción al proceso de fabricación

1. Análisis de productos y simulación CAE: se emplea la simulación CAE utilizando software profesional para predecir problemas de moldeo y optimizar los parámetros del proceso.

2. Diseño de moldes: el diseño 3D completo se realiza utilizando el software UG y CATIA, teniendo en cuenta tanto las propiedades del material como los requisitos de moldeo.

3. Selección de materiales: Se utiliza acero de alta resistencia para la base del molde, con acero para moldes de alta resistencia al desgaste (HRC48-52 después del tratamiento térmico) utilizado en áreas clave para garantizar la vida útil y la estabilidad del troquel de estampado del panel exterior de la puerta delantera izquierda del automóvil.

4. Mecanizado de precisión: el mecanizado desbaste y fino, el mecanizado especial y el pulido espejo garantizan la precisión del molde y la calidad de la superficie.

5. Ensamblaje y depuración (moldeo de prueba T0): después del ensamblaje del componente, se realiza el moldeo de prueba. Múltiples iteraciones de depuración T0-T3 garantizan la estabilidad del molde y la calificación del producto, lo que permite a un equipo profesional acortar el ciclo de entrega.

Tendencias de desarrollo

1. Moldura integrada ultragrande: los paneles exteriores de automóviles tienden a utilizar molduras integradas. SIKAIDA optimiza el diseño de moldes para adaptarse a grandes equipos de estampado que superan las 2000 toneladas.

2. Tecnología liviana: Adaptación a materiales livianos como acero de alta resistencia y aleaciones de aluminio, optimizando el diseño y los procesos para garantizar la calidad del moldeo.

3. Fabricación inteligente y digitalización: integración de tecnologías de sensores, gemelos digitales e IoT para lograr un monitoreo inteligente y una depuración virtual del troquel de estampado del panel exterior de la puerta delantera izquierda del automóvil, acortando el ciclo de desarrollo.

4. Aplicaciones de fabricación aditiva (impresión 3D): utilización de tecnología de impresión 3D directa en metal para fabricar piezas complejas, mejorar la eficiencia, acortar los ciclos y superar las limitaciones de la fabricación tradicional.

SIKAIDA, un punto de referencia en la industria de matrices de estampado de paneles exteriores de puertas delanteras izquierdas para automóviles, es un proveedor y fabricante profesional en China. Su ciclo de desarrollo es de 8 a 15 meses, con costos que oscilan entre millones y decenas de millones de yuanes. En el futuro, SIKAIDA seguirá innovando, adaptándose a las tendencias de desarrollo de la industria automotriz y brindando soluciones de moldes aún mejores.

Preguntas frecuentes

P1: ¿Qué materiales se utilizan normalmente para el troquel de estampado del panel exterior de la puerta delantera izquierda del automóvil?

R1: La base de la matriz suele estar hecha de acero fundido (como HT300, QT450) o acero estándar (como acero 45, Cr12MoV). Los componentes clave, como el perfil, el punzón y la matriz, utilizan acero para matrices de alta resistencia al desgaste (como SKD11, Cr12MoV, DC53, etc.), logrando una dureza de HRC48-52 después del tratamiento térmico.

P2: ¿Cuánto dura el ciclo de producción del troquel de estampado para el panel exterior de la puerta delantera izquierda del automóvil?

A2: El troquel de estampado del panel exterior de la puerta delantera izquierda del automóvil es la culminación de tecnología, experiencia y artesanía. Integra diseño mecánico, ciencia de materiales, mecánica de plasticidad y fabricación de precisión, lo que representa la "joya de la corona" de la industria de fabricación de troqueles. Su ciclo de desarrollo es largo (generalmente de 8 a 15 meses) y su costo es alto (alcanzando entre millones y decenas de millones de RMB), lo que lo convierte en un punto de referencia clave para medir la fortaleza integral de una empresa de fabricación de troqueles. A medida que los automóviles avancen hacia la inteligencia, la electrificación y el aligeramiento, los requisitos técnicos para sus procesos de fabricación de matrices seguirán aumentando.
