Troquel de estampado del panel exterior de la puerta delantera derecha del automóvil

La matriz de estampado de paneles exteriores de puertas delanteras derechas para automóviles SIKAIDA es un equipo básico personalizado para estampar paneles exteriores de puertas delanteras derechas. Como proveedor profesional, SIKAIDA se adhiere a altos estándares al estampar materiales metálicos en paneles exteriores de puertas delanteras derechas de alta precisión y alta calidad superficial. Esto es crucial para garantizar la calidad del producto y refleja su solidez integral como fábrica de moldes líder en China.

Detalles del producto

1. Formación de superficies curvas grandes

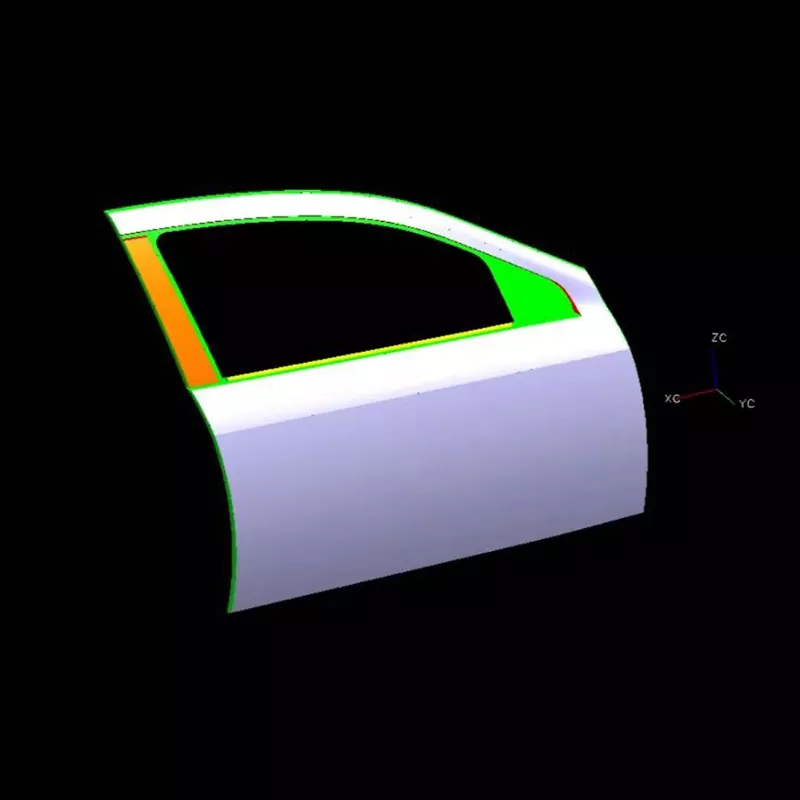

El panel exterior de la puerta delantera derecha tiene un tamaño superior a 1,5 metros y tiene una superficie curva compleja que requiere la formación de elementos clave una sola vez. SIKAIDA emplea mecanizado CNC de cinco ejes y acabado manual para controlar estrictamente la precisión del molde y la calidad de la superficie, confiando en equipos avanzados de fábrica para garantizar los resultados del moldeo.

2. Requisitos de alta precisión y alto brillo

Como componente exterior, el panel exterior de la puerta requiere un acabado liso y sin defectos. La matriz de estampado de panel exterior de puerta delantera derecha automotriz SIKAIDA tiene una rugosidad de la superficie de trabajo de Ra0.4μm o superior. A través de un pulido especial y un diseño optimizado de la superficie de presión y espacio, garantiza una tensión uniforme en el material de la lámina y una superficie libre de defectos.

3. Integración de procesos complejos

Adaptables a procesos avanzados como el termoformado y la soldadura láser, los moldes SIKAIDA integran varios dispositivos auxiliares, lo que permite la configuración de estructuras de moldeo complejas, mejorando la eficiencia y la calidad, y mostrando solidez técnica profesional.

4. Potente sistema de guía y descarga

Para la compleja estructura del panel exterior de la puerta, el molde está equipado con un sistema de guía y descarga de alta precisión, con componentes de resorte configurados con precisión para garantizar un desmolde suave del material en lámina sin deformación, mejorando la eficiencia y el rendimiento de la producción.

5. Sistema de monitoreo y control de precisión

Los moldes de alta gama están equipados con un sistema de detección completo para el seguimiento en tiempo real del proceso de estampado; Algunos moldes integran funciones automáticas de lubricación y ajuste del molde, logrando una producción inteligente y mejorando la estabilidad.

Características y aplicaciones del producto

Esta matriz de estampación para panel exterior de puerta delantera derecha automotriz se utiliza en la fabricación de puertas para varios automóviles de pasajeros y vehículos comerciales. SIKAIDA, siguiendo el ritmo de la tendencia del peso ligero, amplía su compatibilidad con materiales de aleación de aluminio y acero de alta resistencia. Como proveedor profesional en China, puede ofrecer soluciones personalizadas.

Introducción al proceso de fabricación

1. Diseño de producto y análisis CAE La matriz de estampado de panel exterior de puerta delantera derecha para automóvil utiliza software profesional como AutoForm para el análisis de conformado y la optimización de procesos, prediciendo defectos y sentando las bases para la fabricación de moldes.

2. Diseño de la estructura del molde El diseño 3D completo se realiza utilizando el software UG y CATIA, considerando de manera integral todos los sistemas de moldes, equilibrando la precisión y la mantenibilidad, y reduciendo los errores de diseño.

3. Selección de materiales Se seleccionan materiales de alta calidad, como acero 45# y Cr12MoV, para garantizar una alta resistencia y una alta resistencia al desgaste del molde, adecuados para una producción de alta intensidad a largo plazo y solidificar la base de la calidad.

4. Mecanizado de precisión: Se realizan desbaste, acabado (CNC de alta velocidad, etc.), pulido de espejo y cromado duro para garantizar la vida útil del molde y la calidad del estampado.

5. Ensamblaje y depuración (moldeo de prueba T0): después del ensamblaje de precisión, el molde se prueba en la máquina para ajustar los parámetros del proceso, inspeccionar la primera pieza, optimizar el molde y el proceso y garantizar una producción estable de productos calificados.

Tendencias de desarrollo:

1. Moldura integrada y ultraligera

Siguiendo la tendencia del peso ligero, se desarrollan moldes adaptados a nuevos materiales y se adopta tecnología de moldeo integrada para reducir el número de piezas y mejorar la eficiencia y la estabilidad.

2. Producción Inteligente y Digital

Los sensores integrados en el molde, combinados con la tecnología de gemelo digital, permiten el monitoreo en tiempo real y la depuración virtual, lo que acorta el ciclo de I+D y promueve actualizaciones inteligentes.

4. Procesos multimateriales y compuestos

Adaptarse a carrocerías de múltiples materiales, fortalecer la aplicación de procesos compuestos en el molde y mejorar la adaptabilidad del procesamiento de diversos materiales como el acero y el aluminio.

4. Fabricación y remanufactura aditiva

El troquel de estampado del panel exterior de la puerta delantera derecha del automóvil utiliza impresión 3D de metal para mejorar la eficiencia de fabricación y extiende la vida útil del molde a través de tecnologías como la remanufactura láser, que incorpora el concepto de desarrollo ecológico.

Preguntas frecuentes

P1: ¿Qué materiales se utilizan normalmente en el troquel de estampado del panel exterior de la puerta delantera derecha del automóvil?

R1: La base del molde comúnmente utiliza acero estructural al carbono de alta calidad (como 45#) y acero estructural de aleación (como 42CrMo). Las superficies de trabajo utilizan acero para herramientas con alto contenido de carbono y cromo (como Cr12MoV, SKD11) o acero pulvimetalúrgico (como CPM-VANADIS 6) para garantizar alta resistencia, alta resistencia al desgaste y alta tenacidad. Algunos moldes de alta gama también utilizan carburo cementado o materiales cerámicos.

P2: ¿Cuánto dura el ciclo de producción del troquel de estampado para el panel exterior de la puerta delantera derecha del automóvil?

R2: El ciclo de fabricación de la matriz de estampado de panel exterior de puerta delantera derecha para automóviles suele ser de 8 a 15 meses, según la complejidad del producto, los requisitos técnicos y las capacidades de la empresa de fabricación. Su desarrollo implica múltiples etapas, incluido el diseño, análisis, procesamiento, ensamblaje y depuración, y es la culminación de tecnología, experiencia y tiempo.

P3: ¿Cómo garantizar la vida útil del troquel de estampado para el panel exterior de la puerta delantera derecha?

R3: La clave para garantizar la vida útil del troquel incluye: ① Seleccionar materiales de troquel de alta calidad y procesos avanzados de tratamiento térmico; ② Mecanizado de precisión y estricto control de calidad; ③ Un sistema de lubricación y refrigeración bien diseñado; ④ Operación, mantenimiento y conservación regular estandarizados; ⑤ Reparación y refabricación oportunas del desgaste. A través de estas medidas integrales, la vida útil de la matriz puede alcanzar entre 500.000 y 1.000.000 de ciclos o más.
